(1)卧式镗床

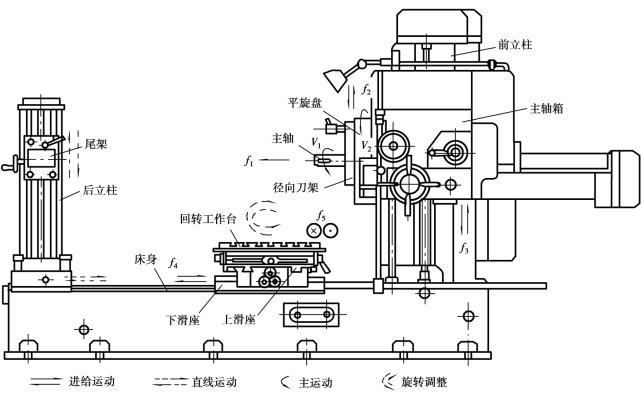

图5.2.34为卧式镗床外形图。主要由床身、前立柱、主轴箱、主轴、平旋盘、工作台、后立柱和尾架等组成。

图5.2.34 卧式镗床外形图

1)主轴

主轴可作旋转主运动V1,还可以作轴向进给运动f1。其前端的锥孔用于安装镗刀杆或带锥柄的刀具。

2)平旋盘

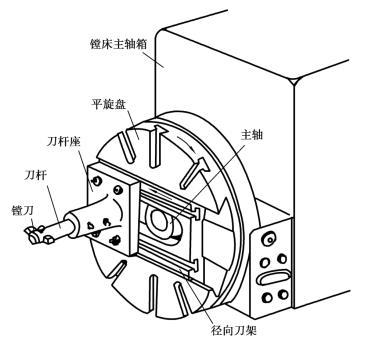

平旋盘如图5.2.35所示,其安装在主轴外边,可作旋转主运动V2。上面装有径向刀架,刀具可沿径向导轨作径向进给运动f2

图5.2.35 平旋盘

3)前立柱和主轴箱

前立柱固定在床身的右端,主轴箱可沿前立柱上的铅垂导轨升降,实现其位置调整或使刀架作铅垂进给运动f3

4)工作台

工作台安装在床身上,由下滑座、上滑座和回转工作台3层组成。下滑座可沿床身导轨作纵向进给运动f4,上滑座可沿下滑座上的横向导轨作横向进给运动f5,回转工作台可围绕上滑座上的环形导轨在水平面内扳转任意角度。

5)后立柱和尾架

后立柱和尾架的作用是支承长镗刀杆,以增加镗刀杆刚度。后立柱可沿床身导轨作纵向位置调整,以支承不同长度的镗刀杆。尾架可在后立柱的铅垂导轨上与主轴同步升降,以便镗削不同高度的孔。
