锪孔和锪凸台

2019-07-0611:35:24锪孔和锪凸台已关闭评论

常用的钻床有台式钻床、立式钻床和摇臂钻床等。台式钻床适宜加工中小型零件上直径D= 0.1~13 mm的孔;立式钻床适宜加工中小型零件上直径D≤50 mm的孔;摇臂钻床适宜加工大型零件上直径D≤80 mm的孔。钻床加工切削运动的特点是:工件固定不动,刀具既作旋转主运动又作轴向进给。在钻床上能进行的工作有钻孔、扩孔、铰孔、攻丝,锪孔和锪凸台等,如图5.2.22所示。钻床上常用的工件装夹方法如图5.2.23所示,大型工件在摇臂钻床上一般不需要夹紧,靠工件自重即可固定。

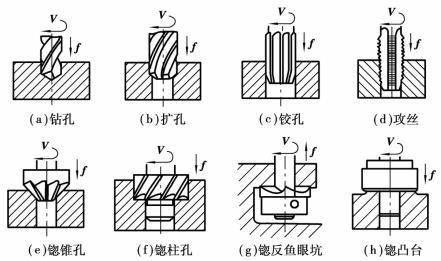

图5.2.22 钻床加工

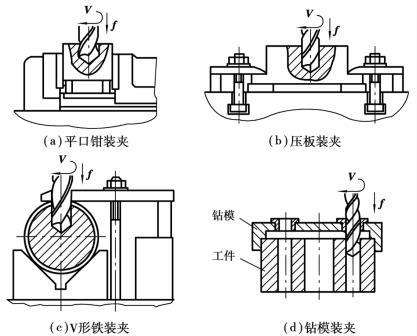

图5.2.23 钻床上工件的装夹方法

锪孔和锪凸台

用锪钻在已有的孔上锪出锥形或柱形的沉坑称为锪孔;用锪刀加工孔端凸台称为锪凸台。锪孔和锪凸台多在钻床上进行,如图5.2.22(e)~(h)所示。它们虽不及钻、扩、铰用得普遍,但也是一种不可缺少的加工方法。

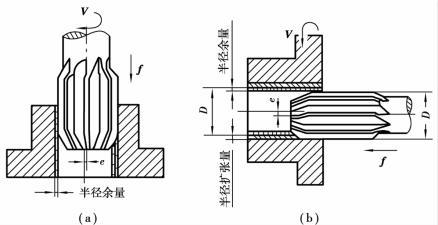

图5.2.33 铰刀偏斜现象
