外圆磨削的方法主要有哪些

2019-07-0617:24:26外圆磨削的方法主要有哪些已关闭评论

在外圆磨床上磨削外圆有纵磨法和横磨法两种方法。此外,还有无心磨削。

1)纵磨法

纵磨法(图5.2.72)磨削外圆时,砂轮高速旋转为磨削主运动,工件除了作圆周进给运动以外,还随工作台作纵向进给运动,在每单行程或往复行程终了时砂轮做周期性的横向进给(即磨削深度)。磨削深度较小,磨削力小、磨削热少,加之散热条件又好,所以,纵磨法的磨削精度高,表面粗糙度R a值小。另外,纵磨法的适应性好,一个砂轮可以磨削不同直径和不同长度的外圆表面,故其广泛用于单件小批和大批量生产中。

图5.2.72 纵磨法

图5.2.73 横磨法

2)横磨法

与纵磨法不同,横磨法(图5.2.73)磨削外圆,工件不作纵向进给运动,砂轮以缓慢的速度连续或断续地向工件作横向进给运动,直至磨去全部余量为止。横磨法生产率高,但工件与砂轮的接触面积大,发热量多,散热条件也差,工件容易发生热变形和烧伤现象。横磨法的径向力很大,工件更易产生弯曲变形。因此,横磨法只适宜于大批量生产中磨削长度较短、刚性较好或两端有台阶的轴颈外圆。若将砂轮修整成形,利用横磨法亦可磨削成形面。

3)无心磨削

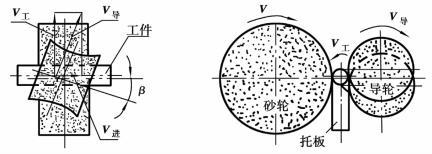

用无心磨床磨削(图5.2.74),工件放在砂轮、导轮和托板之间。砂轮旋转起切削作用。导轮是磨粒极细的橡胶结合剂砂轮。两轮与托板组成V形定位面托住工件。导轮速度V很低,一般为20~30 m/min,无切削能力,其轴线与工作砂轮轴线斜交β角。V分解成V与V,V用以带动工件旋转,实现圆周进给;V用以带动工件轴向移动,实现纵向进给。为了保证工件牢靠定位,必须把导轮与工件接触部位修整成直线,即导轮圆周表面的母线必须为双曲线。

图5.2.74 无心磨削

无心磨生产率高,机床调整复杂。主要用于大批大量生产中磨削细长光轴、轴销和小套等。其不能纠正套类零件外圆与孔的同轴度误差,不宜磨削带有轴向沟槽的零件。
