扩孔工艺

2019-07-0611:31:47扩孔工艺已关闭评论

扩孔是用扩孔钻在工件上已经钻出、铸出或锻出孔的基础上做一步加工,以扩大孔径,提高孔的精度,降低粗糙度。扩孔的尺寸精度等级可达IT10~IT9,表面粗糙度R a值可达6.3~3.2。扩孔加工如图5.2.30所示。一般情况下,扩孔余量(D- d)取为0.5~4 mm。

扩孔工艺

图5.2.30 扩孔

扩孔工艺

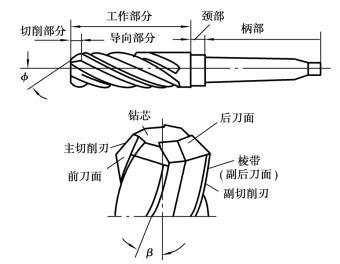

图5.2.31 扩孔钻

扩孔钻如图5.2.31所示,其直径规格为φ10~φ80。与麻花钻相比有如下特点:

①刚性较好 由于扩孔切削深度小,切屑少,故扩孔钻容屑槽可做得又浅又窄,从而使钻芯部分比较粗壮,大大提高了刀体的刚度。

②导向性较好 扩孔钻刃齿较多(一般为3~4个),导向作用也相应增强。

③切削条件较好 扩孔切削深度小,切屑窄,因而易排屑,不易刮伤已加工表面。

④轴向抗力小 扩孔时无横刃切削,故轴向抗力小,可采用较大的进给量,提高生产率。

由于这些特点,扩孔可以在一定程度上能校正底孔轴线的偏斜,加工精度比钻孔高,属于半精加工,常用作铰孔前的预加工,亦可作为精度要求不太高的孔的终加工。
