车床的装夹方法

2019-07-0611:08:09车床的装夹方法已关闭评论

车削加工是在车床上利用工件的旋转运动和刀具的移动来加工工件的,主要加工各种回转表面。车削加工应用十分广泛,车床一般占机械加工车间机床总数的25%~50%,甚至更多。

车削加工可以在普通车床、立式车床、转塔车床、仿形车床、自动车床以及各种专用车床上进行。车削能加工的表面有:端面、内外圆柱面、内外圆锥面、螺纹面、回转成形面、回转沟槽以及滚花等,如图5.2.1所示。

图5.2.2为工件在普通车床上常见的装夹方法。图5.2.2

(a)为三爪卡盘装夹,卡盘的3个爪能同时移动,自动对中,适用于较短(长径比小于4)的圆形、六方截面的中小型工件;图5.2.2

(b)为四爪卡盘装夹,卡盘的4个爪独立移动,安装工件时需要找正,夹紧力比三爪卡盘大,适用于较短(长径比小于4)的截面为方形、长方形、椭圆或其他不规则形状的工件以及直径较大又较重的盘套类工件;图5.2.2

(c)为花盘装夹,适用于孔或外圆与定位基面垂直的工件;图5.2.2

(d)为花盘—弯板装夹,适用于孔或外圆与定位基面平行的工件;图5.2.2

(e)为双顶尖装夹,适用于长轴类工件(长径比4~20),对于长径比大于20的细长轴,为了减小工件在切削力作用下产生的弯曲变形,还应增加辅助支承-中心架或跟刀架,如图5.2.2

(f)、图5.2.2

(g)所示;图5.2.2

(h)为心轴装夹,盘套类零件以孔为定位基准,安装在心轴上,可保证外圆、端面对内孔的位置精度。

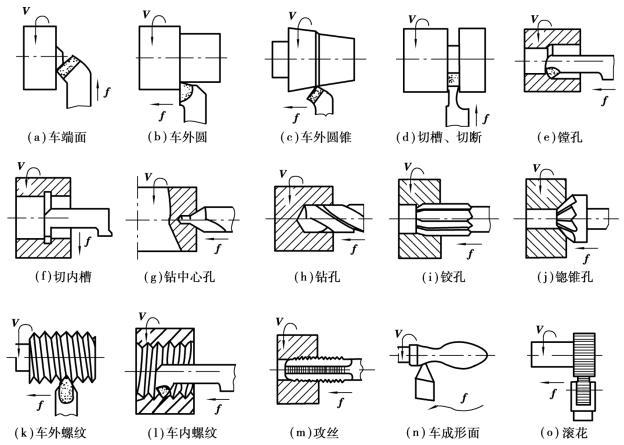

图5.2.1 车床工作

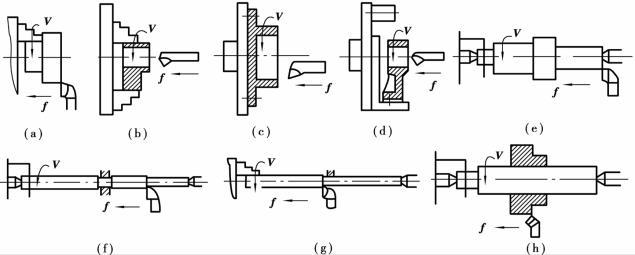

图5.2.2 车床的装夹方法
