铣削力的计算公式

2019-07-0617:00:23铣削力的计算公式已关闭评论

铣削过程中的总切削力F分解为3个相互垂直的分力,即切向力F z、径向力F y和轴向力F x,如图5.2.61所示。F z是作用在铣刀外圆切线方向的分力,可用来大致计算消耗在铣削过程中的功率;F x是作用在铣床主轴上的轴向力,可用来估算主轴轴向受力大小;Fy是作用在主轴上的径向力。F y与F z的合力F y,z作用在铣刀刀轴上,使刀轴产生弯曲变形,影响加工精度。

铣削力的计算公式

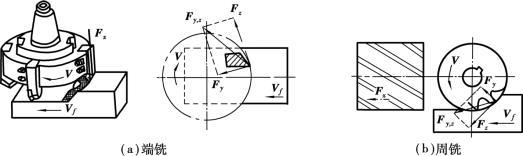

图5.2.61 铣削力

铣削力很不稳定,时刻都在变化,其原因是:在铣削过程中,每齿切削厚度αc是变化的,所以每个刀齿的受力大小是变化的;同时,参加切削的刀齿数也是变化的;铣削力的作用点和方向也时刻在改变。铣削力时刻变化容易引起震动,影响加工质量,对铣削加工十分不利,因此,应尽量设法减小铣削力变化的幅度。例如,用螺旋齿圆柱铣刀代替直齿圆柱铣刀使同时参加切削的齿数增多,减小切削总面积的变化,从而使铣削力变化的幅度减小。
