铣削的六大要素

2019-07-0617:04:55铣削的六大要素已关闭评论

铣削要素包括铣削速度、进给量、铣削深度、铣削宽度、切削厚度、切削宽度和切削面积,如图5.2.60所示。

1)铣削速度V

铣削速度是指铣刀最大直径处切削刃的圆周速度,即

铣削的六大要素

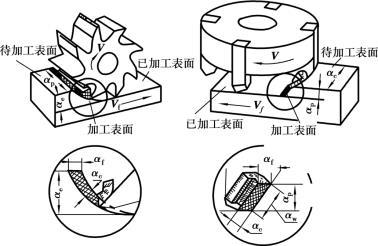

图5.2.60 铣削要素

铣削的六大要素

式中 D——铣刀直径,mm;

n——铣刀转速,m/min。

2)进给量f 表示进给速度的大小,有3种描述:

①每齿进给量f z 铣刀每转过一个刀齿,工件沿进给方向移动的距离(单位:mm/Z)。

②每转进给量f r 铣刀每转过一圈,工件沿进给方向移动的距离(单位:mm/r)。

③每分钟进给量f m 工件沿进给方向每分钟移动的距离(单位:mm/min)。

④进给量的3种描述之间的关系,即

铣削的六大要素

式中 Z——铣刀刀齿数;

n——铣刀转速,r/min。

一般在选取进给量时,先根据刀具和工件的材质确定f z,再确定切削速度V,最后以每分钟进给量f m调整机床。

3)铣削深度αp和铣削宽度αe

铣削深度αp是指平行于铣刀轴线方向测量的切削层尺寸(mm);铣削宽度αe是指垂直于铣刀轴线方向测量的切削层尺寸(mm)。

4)切削厚度αc

切削厚度αc是指相邻两刀齿主切削刃运动轨迹(即加工表面)间的垂直距离(mm),在铣削过程中αc是变化的。

5)切削宽度αw

切削宽度αw是指铣刀主切削刃参加切削的长度(mm)。

6)切削面积A c

它的大小等于平均切削厚度与切削宽度的乘积(mm2)。在一般情况下,铣刀有几个刀齿同时参加切削,故铣削时切削面积应为各参加切削刀齿文章切削面积的总和。

由于铣削过程中切削厚度αc是变化的,切削宽度αw有时也在变化,所以切削面积A c也是变化的。
