铣削是平面加工的主要方法之一。铣削可以在卧式铣床(简称卧铣)、立式铣床(简称立铣)、龙门铣床、工具铣床以及各种专用铣床上进行。对于单件小批生产中的中小型零件,卧铣和立铣最常用。前者主轴与工作台台面平行,后者主轴与工作台台面垂直。铣削时,铣床主轴带动刀具的旋转运动为主运动,工作台(或分度头)带动工件的移动(或旋转)为进给运动。

铣床的主要方法如图5.2.58所示。铣削一般分为粗铣和精铣。粗铣的尺寸精度等级可达IT13~IT11,表面粗糙度R a可达12.5;精铣的尺寸精度等级可达IT9~IT7,表面粗糙度R a可达3.2~1.6。硬质合金镶齿端铣刀铣削大平面的直线度可达(0.04~0.08)mm/m。

铣削加工的主要方法

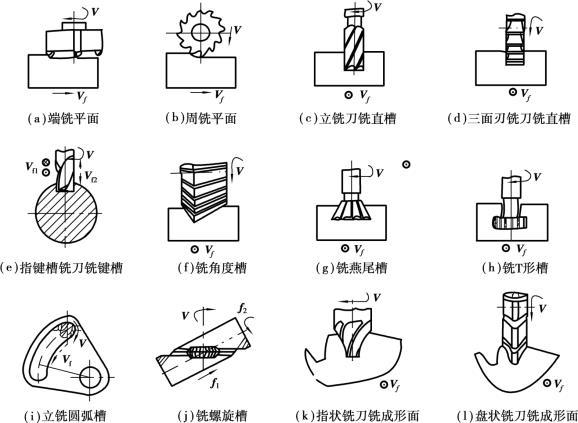

图5.2.58 铣床主要工件

工件在铣床上的装夹方法,除常见的平口钳装夹、压板螺栓装夹、V形铁装夹以外,对于有分度要求的工件常用分度头装夹,如图5.2.59所示。用分度头装夹工件时,既可以用分度头上的夹盘来装夹工件,也可用分度头上的顶尖与尾架顶尖—起装夹轴类工件。由于分度头主轴可以在铅垂平面内扳转- 6°~90°,因而分度头可分别在水平、垂直和倾斜位置上装夹工件。

铣削加工的主要方法

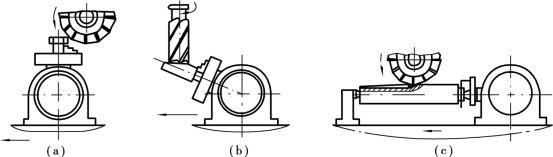

图5.2.59 用分度头装夹工件
