镗削加工的概念和应用

2019-07-0611:48:13镗削加工的概念和应用已关闭评论

镗孔是镗床镗削加工最主要的工作,同时镗床还可进行钻孔、扩孔、铰孔、镗孔、切槽、车外圆、车端面和铣平面等工作,如图5.2.38所示。工件在镗床上多采用压板、螺栓装夹。由于镗床的万能性好,镗床是大型箱体零件的主要加工设备。

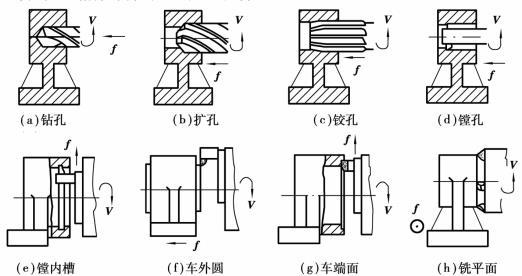

图5.2.38 镗床工作

1)镗孔

①镗孔时,镗刀装在主轴上作旋转的主运动,工作台带动工件作纵向进给运动,如图5.2.39(a)所示。

②镗细长孔及两同轴孔时,镗刀装在镗杆上,镗杆的头部安装在主轴的锥孔内,尾部则由尾架上的镗杆支承支持着,如图5.2.39(b)、(c)所示。主轴带着镗杆及镗刀作旋转的主运动,工作台带动工件作纵向进给运动。

③镗大孔时,镗刀装在转盘的刀架上,转盘带动镗刀作旋转的主运动,工作台带动工件作纵向进给运动,如图5.2.39(d)所示。

④镗两平行孔时,在第一个孔镗完之后,工作台带着工件作横向的移动,床头箱、主轴、镗杆及镗刀作垂直方向的移动,直到主轴的轴线移到第二个孔的轴线位置为止。移动的距离可按不同的精度要求,分别根据划线或用块规按坐标来进行调整,如图5.2.39(e)所示。在位置调整好以后,再继续加工第二个孔。

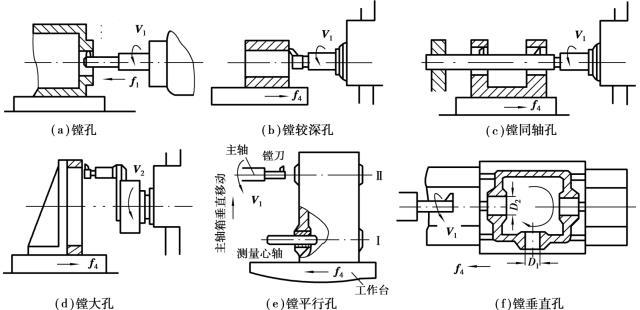

图5.2.39 在镗床上镗孔

⑤镗垂直孔时,可以先加工好一个孔D1,然后,很方便地将工作台回转90°,再加工另一个孔D2。利用回转工作台的定位精度来保证两孔的垂直度。若位置精度要求较高,可再用百分表和平尺来找正。

2)钻孔、扩孔及铰孔

如图5.2.38(a)~(c)所示,与钻床上一样,用装在主轴锥孔内的适当刀具可进行钻孔、扩孔和铰孔。加工时,主轴带动刀具作旋转的主运动,并作轴向的进给运动,而工作台不动。加工数个平行孔时,顺序与镗孔相同。

3)加工端面及铣平面和成形面

①加工孔的端面和内环形槽 当使用单刃镗刀时,主运动是平旋盘的旋运转动,进给运动是径向刀架在平旋盘上的径向移动,如图5.2.40(a)、(b)所示。

②铣平面 主运动是主轴旋转运动,进给运动是主轴箱的垂直移动和工作台横向移动交替进行,如图5.2.40(c)所示。

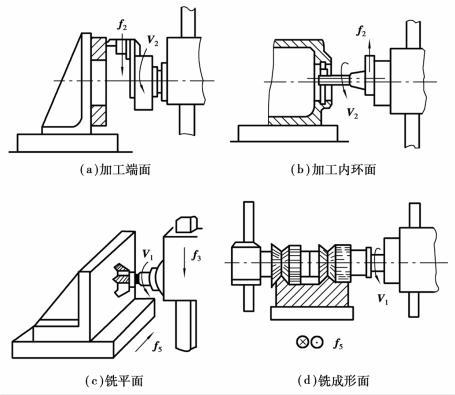

图5.2.40 镗床上加工端面及铣平面和成形面

③加工成形面 用圆柱成形铣刀或组合铣刀铣成形表面,主运动是主轴旋转运动,进给运动是工作台的横向移动,如图5.2.40(d)所示。

4)镗内螺纹

在箱体上镗内螺纹时,螺纹镗刀装在主轴上作旋转的主运动,用主轴箱内的交换齿轮调整螺距,切削深度可通过专门的刀架调整,如图5.2.41所示。
