在切削加工中,刀具是保证加工质量、提高生产效率的一个重要因素。因此,车削、钻削、镗削、刨削、铣削等加工方法均需根据不同的加工对象来选择合理的刀具结构、合适的刀具材料及刀具角度。

1.2.1 刀具结构

切削刀具的种类很多,形状多种多样,但其结构却具有共性。外圆车刀是最基本、最典型的刀具,由刀头和刀体组成,其各部分名称如图5.1.5(a)所示。车刀常用的结构形式有:将硬质合金刀片焊在刀体上的焊接式车刀,如图5.1.5(a)所示;靠刃磨形成刀头的高速钢整体式车刀,如图5.1.5(b)所示;将具有若干个刀刃的硬质合金刀片紧固在刀体上的机械夹固式车刀,如图5.1.5(c)所示。刨刀、钻头和铣刀等其他种类的切削刀具都可以看作是车刀的演变或组合。刨刀切削部分的形状与车刀基本相同,如图5.1.6所示;钻头可看作是两把一正一反对称安装的,同时镗削孔壁两侧的镗刀构成,如图5.1.7所示;铣刀虽然形状复杂,实际上是由多把车刀组合而成的,一个刀齿可看作是一把车刀,如图5.1.8所示。

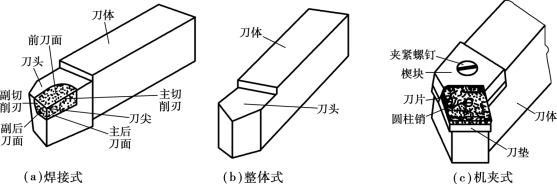

图5.1.5 车刀的组成和形式

图5.1.6 刨刀的结构

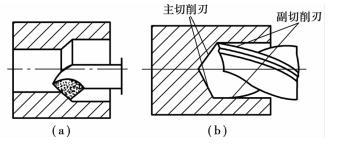

图5.1.7 钻头和镗刀的对比
