机械零件种类及其表面的形成

2019-07-0610:23:51机械零件种类及其表面的形成已关闭评论

机器或机械装置都是由许多零件组合装配而成的,如图5.1.1所示。组成机械设备的零件大小不同,形状各异,其中最常见的零件主要有3大类:轴类零件(如传动轴、齿轮轴、螺栓等),盘套类零件(如齿轮、端盖、挡环等),支架箱体类零件(如减速器机体和机盖等)。

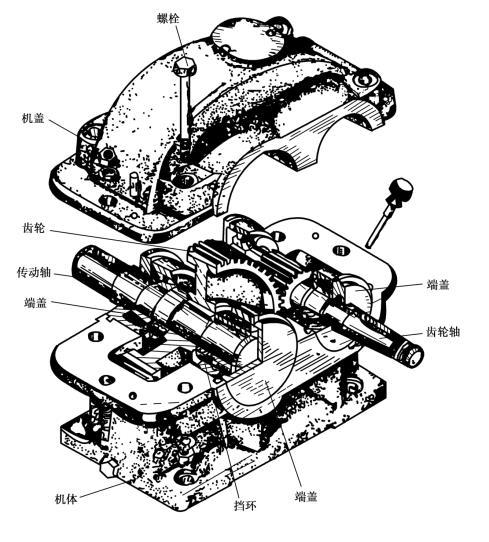

图5.1.1 减速器

机械零件上的表面按照其成形原理可以分为:圆柱面、平面和成形面等,如图5.1.2所示。

圆柱面是以直线为母线,以与它相垂直的平面上的圆为轨迹,作旋转运动所形成的表面,如图5.1.2(a)所示。

圆锥面是以直线为母线,以圆为轨迹,且母线与轨迹平面相交成一定的角度作旋转运动所形成的表面,如图5.1.2(b)所示。

平面是以直线为母线,以另一直线为轨迹作平移运动所形成的表面,如图5.1.2(c)所示。

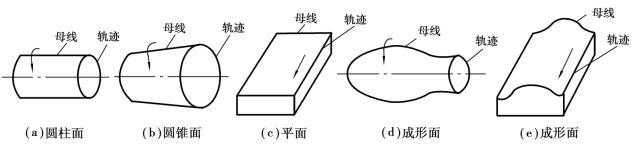

图5.1.2 表面的形成机理

成形面是以曲线为母线,以圆为轨迹作旋转运动或以直线为轨迹作平移运动所形成的表面,如图5.1.2(d)、(e)所示。

此外,根据使用或制造的要求,零件上还常有各种沟槽。沟槽实际上是由平面或曲面所组成的,常用沟槽的断面形状如图5.1. 3所示。

上述各种表面,可用相应的加工方法来获得。加工零件,就是要按一定的顺序,合理地加工出各个表面。

图5.1.3 常用沟槽的断面形状
