门架式光电跟踪气割机是一种大型设备,使用1∶10或1∶5缩尺样板图,适用于切割大型零件。双臂式光电跟踪气割机的样板台在中间,若干割炬安装在两侧悬臂梁上,适用于同时切割批量较大的同形零件。单臂式光电跟踪气割机跟踪1∶1样板图做仿形切割,应用较广,适用于小批量多品种同形零件。单臂式气割机投资较低,占用场地不大,与数控气割机相比,设备投资相对较低;与仿形气割机相比,投资虽高,但生产效率高,切割质量好,自动化程度高,在中、小型零件批量切割中,可广泛应用。

门式气割机的门架上安装了多头割炬在轨道上行走,轨道中间是条形切割钢平台,需切割的工件安放在此平台上。门架上装有割炬组、电气操作盘和气体操作盘,如图5-29所示。门架跨度(轨道间距)3~20m。门架正面设有2~6组割炬组,供切割板边各种焊接坡口之用。背面通常设多个垂直割炬,用于切割横缝。一般门架切割机安装9个割炬,大型门式气割机最多配有50个割炬。门式切割机切削精度高,可替代机械刨边;又由于是多头气割,因此工效很高。由于板条为双边受热,变形较小,因此获得了广泛应用。

门式切割机操作说明

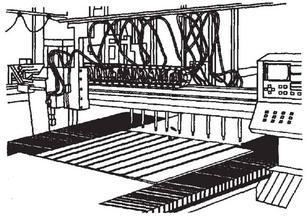

图5-29 门式多头直条气割机
