什么是复合模具

2019-07-0411:43:29什么是复合模具已关闭评论

冲床的一次行程中,在一个位置上能完成多个冲压工序的冲模称为复合模具。图3.3.15为落料及拉深的复合模。此类冲模就是把两个(或两个以上)简单冲模设计在一个冲模上,在冲模一次行程中同时进行各个工序的加工。工作时上模下降,条料首先在落料凸模和落料凹模中落料。落料件被下模中的拉深模顶住,滑块继续向下运动,拉深凸模与拉深凹模进行拉深。上模(滑块)回程时,顶出器和卸料器在弹簧的弹性作用下将拉深件顶出,然后进行下一次冲压加工。这样设备的工作压力要求小,也是模具设计常用的方法。

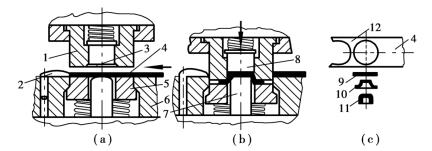

图3.3.15 落料及拉深组合冲模

1—落料凸模 2—挡料销 3—拉深凹模 4—条料 5—压板(卸料器) 6—落料凹模7—拉深凸模 8—顶出器 9—坯料 10—开始拉深件 11—零件 12—切余材料

上述模具适用于冲裁、拉深、弯曲、成型、翻边等各种工序的联合和组合。简单冲模一般适用于零件相对形状位置精度要求不高,形状较简单的冲压零件加工。连续冲模生产率较高、零件相对形状位置精度要求不高,形状较复杂的冲压零件加工。复合冲模模具结构紧凑、制件精度高、生产率高,但模具结构复杂、不易制造、成本高,故适用于大批量生产。
