不锈钢板折弯加工用什么刀具

2018-09-1317:26:45不锈钢板折弯加工用什么刀具已关闭评论

一般的不锈钢加工厂都有折弯机,折弯机用的刀具是专业用来加工不锈钢板的。常见的刀具类型有:

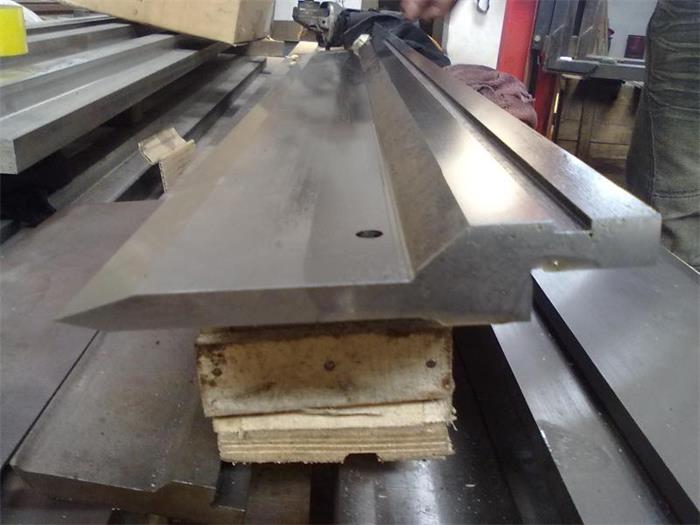

1:折弯上模也称为折弯刀具,它有整体式与分割式两种:

a) 整体式上模长度(mm):835

b) 分割式上模长度(mm):10、15、20、40、50、 100、 200 、400

2:常用折弯刀具R为R=0 .2、R=0. 6,刀具角度有88°、 90°两种,折弯刀具类型(见下图)

3:折弯下模也称为V槽,它有整体式与分割式两种:

a) 整体式上模长度(mm), 835

b) 分割式上模长度(mm)10,15,20,40,50,100,200,4004:常用折弯下槽类型(见下图)

4 -1:常用V槽大小,角度与材料板厚的关系

a) 常用v槽大小有V4,V5,V6,V7,V8,VIO,V12,V16,V25(例“V5”表示V槽完度为5mm)

b) 常用V槽角度有88°与90°两种

c) V槽与板厚的关系折弯时选用下模V槽大小与材料无关,通常为5倍的板厚(即5T)一如4T<V<5T时,折弯系数要相应加大,如5T<VE6T时,折弯系数要相应减小。

4 -2: 插深V槽主要用来加工折弯内角小于90°的折弯,与配台30°尖刀压死边(反折180°)前的角度处理,常用大小有-V6,VIO

4 -3:段差模是用来完成普通V槽无法加工的Z字形小折弯,它分直边(90°)与斜边(45°)段差,取值范围H<最小折弯尺寸+T+1 5+内R5:折弯机刀具和V槽的关系如下:

6:折弯模具的耐压能力与模具的形状有关,常用折弯上下模的耐压能力根据模具形状与长底计算,标准取值为4Ton/100mm
