不锈钢钣金加工的主要工序

2018-09-0515:48:21不锈钢钣金加工的主要工序已关闭评论

不锈钢钣金加工就是金属板材加工,主要工序有剪切、折弯扣边、弯曲成型、焊接、铆接等工序。

不锈钢钣金件加工大致工序有:剪切、折弯、扣边、弯曲成型、焊接、铆接、表面处理等。钣金件加工大致步骤如下:

1、设计钣金件零件图,详细构造钣金件的结构,并且绘制展开图,即结构复杂的零件展开图;

2、下料,下料的方式有多种,通常由几种组合使用。a. 使用剪床剪出展开图,即所需钣金件的外形,长宽尺寸,结合冲床及模具冲孔,切角等;b.冲床下料所需工时短,效率高,利用冲床分步骤在板材上将零件展开后的平板件结构冲制成形。c. 数控下料,通过编写数控程序,数控机床根据程序冲制成形。此外还有激光下料,即使用激光切割。

3、翻边攻丝 翻边即是抽孔,即在较小的基孔上加工成稍大的孔,增加强度,防止滑牙,通常用于薄的钣金加工。

4、冲床加工 冲床加工由相应模具完成操作,如:冲孔切角、冲孔落料、冲凸包等加工方式。

5、压铆加工 通过冲床或者压铆机完成操作,如压铆螺柱、压铆螺母、压铆螺钉。

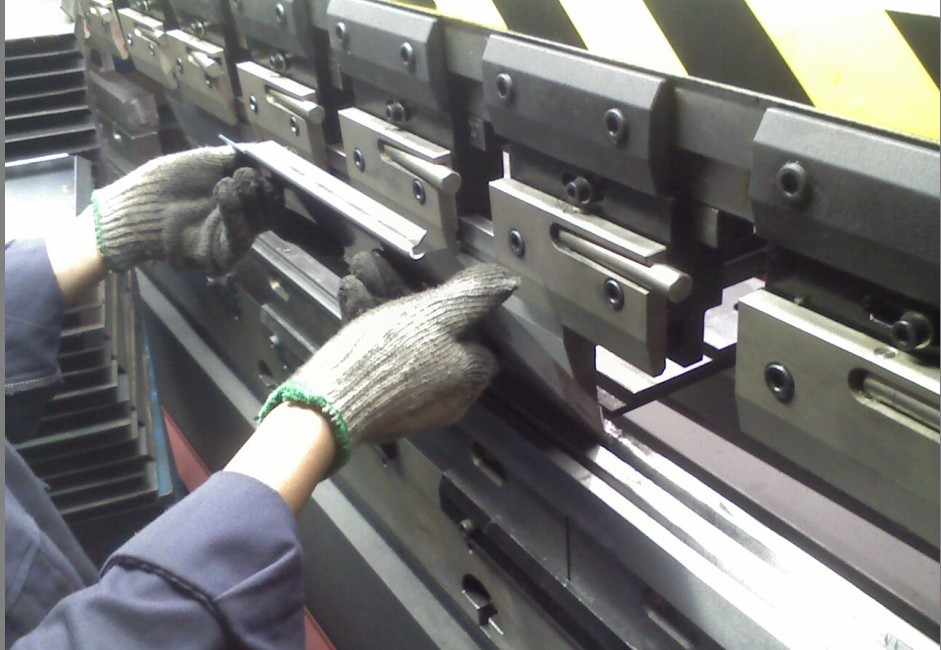

6、折弯加工 通常由加工折床及折弯模具协调完成,将平面材料制成立体形状。

7、焊接加工 焊接即将多个零件组合到一起,通常有机器人焊接、二氧化碳保护焊、氩弧焊、点焊等方式。根据需求选择。

8、表面处理 通常用来保护材料,防止氧化,在材料表面镀上保护膜,如:磷化皮膜、烤漆等。

9、组装 将多个零件按照一定的方式组合,使之成为成品。

钣金加工的最重要的四个步骤是剪、冲/切、折、焊。钣金这个词来源于英文platemetal,一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形,形成所希望的形状和尺寸,并可进一步通过焊接或少量的机械加工形成更复杂的零件,比如家庭中常用的烟囱,铁皮炉,还有汽车外壳都是板金件.

金属板材加工就叫钣金加工。具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天园地方、漏斗形等,主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等,需要一定几何知识。
钣金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是-
在加工过程中厚度不变的零件. 相对应的是铸造件,锻压件,机械加工零件等,比如说汽车的外面的铁壳就是钣金件,不锈钢做的一些橱具也是钣金件。
