不锈钢牌号表示方法及分类

2019-03-0715:30:12不锈钢牌号表示方法及分类已关闭评论

各个国家都有自己的牌号表示方法、分类标准和规则,有的一个国家也有不同的标准体系和不同的牌号表示方法。近些年,欧洲的一些工业国家用国际标准化组织制定的牌号分类代替原来自己国家的牌号表示方法,采用统一的牌号表示方法成为一种趋势。

不锈钢牌号常见的分类有:(GB、JIS、Гост、A ISI、UNS、ACI、SS、ISO、DIN、BS、BS-EN、NF、NF-EN、KU)

我们实际应用中接触较多的有以下一些标准(标准化机构):

GB(汉语拼音Guo Biao)——(中国)国家标准;

YB(汉语拼音Ye Biao)——(中国)冶金部标准;

JIS(Japanese Industrial Standard)——日本工业标准;

Гост(ГосударственныǔобщесоюзныǔСтандарт)——前苏联国家标准(现俄罗斯采用标准);

ACI(Alloy Casting Institute)——美国合金铸造学会;

ASM(American Society for Metal)——美国金属学会;

AISI(American Iron and Steel Institute)——美国钢铁学会;

SAE(Society of Automotive Engineers)——美国汽车工程师学会;

ASTM(American Society for Testing Meterials)——美国材料试验协会;

ASME(American Society of Mechanical Engineers)——美国机械工程师学会;

ISO(International Organization for Standardization)——国际标准化组织;

DIN(Deutsche Industria Norm)——德国工业标准;

BS(British Standard)——英国标准;

NF(Normes Francaises)——法国标准;

SS(Svensk Standard)——瑞典标准;

KS(Korean Standard)——韩国标准;

EN(European Norm)——欧洲标准。

下面介绍一些常用的标准中不锈钢牌号的表示方法和规则。

1.中国不锈钢牌号表示方法

按照我国国家标准规定,我国牌号是采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的原则。

(1)汉语拼音字母的意义。汉语拼音字母一般用来(在需要时)表示钢的产品名称、用途、冶炼和浇注方法等。字母的标注位置多在牌号头部或尾部,有的也标注在中部。如易切削不锈钢在牌号前加“Y”(Yi,易),铸造不锈钢在牌号前加“ZG”(Zhu Gang,铸钢)。

(2)合金元素的表示。钢中的合金元素用化学元素周期表中的化学元素符号表示。稀土元素用RE(Rave Earths)表示,过去曾用X(汉语拼音Xitu)表示。我国标准中常用的合金元素符号见表1-2。

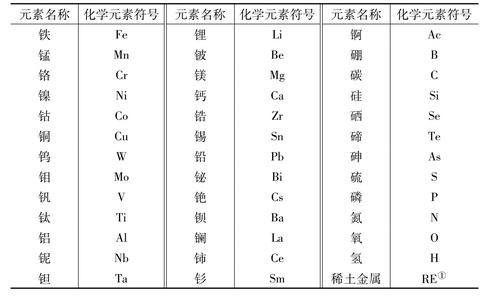

表1-2 常用元素符号


①不是国际化学元素符号。

(3)合金元素含量的表示。钢中的主要合金元素含量用数字表示在相应合金元素的后面,以合金元素平均含量的百分之几标注,微量合金元素,如钛、铌、氮、钒等,在钢中虽然含量很低,也应以合金元素符号标出,但不必标注含量。

(4)碳含量的表示。在GB/T 1200—1992及以前的版本中,依据碳的含量不同,按如下规则标注:

C≤0.03%时,在牌号前标注“00”;

C≤0.09%时,在牌号前标注“0”;

C<0.15%时,在牌号前标注“1”;

C≥0.15%时,用平均含碳量×10表示,记在牌号前部。

在GB/T 1220—2007版本中,对不锈钢含碳量的表示方法有所改变,大致规则见表1-3。仍标注在牌号前部。

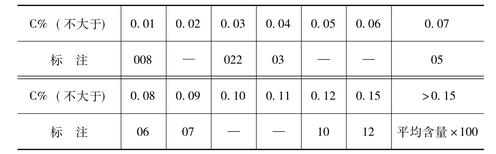

表1-3 碳含量的标注方法


牌号表示方法举例如下。

[例1]0Cr17Ni12Mo2(06Cr17Ni12Mo2)主要成分(质量%)。

C≤0.08,Cr= 16.00~18.00,Ni= 10.00~14.00,Mo= 2.00~3.00。

[例2]9Cr18MoV(90Cr18MoV)主要成分(质量%)。

C= 0.85~0.95,Cr= 17.00~19.00,Mo= 1.00~1.30,V= 0.07~0.12。

铸造不锈钢在牌号前标注“ZG”,其他内容表示不变。

如ZG1Cr18Ni9Ti的主要成分(质量%)为:

C≤0.12,Cr= 17.0~20.0,Ni=8.0~11.0,Ti= 5×(C-0.02)~0.7。

新旧不锈钢牌号对照见附表一。

2007版本中,部分牌号的成分,磷含量较以前版本有调整,本书附表一为调整后成分,其余为调整前成分,请使用时注意。

2.日本不锈钢牌号表示方法

(1)锻、轧不锈钢。JIS标准的规定如下。

①不锈钢用“SUS”(Steel Use Stianless)表示,标在牌号前部。

②SUS后用三位数字表示,第一位数表示钢的类型:

2——铬锰镍氮型(节镍型)奥氏体钢;

3——铬镍型奥氏体钢;

4——高铬马氏体型钢和低碳高铬铁素体型钢;

5——低铬马氏体型钢(用于耐热钢)。

第二、第三位数字表示具体牌号在该类型钢中的顺序号。

③有特殊含意时用字母或化学元素符号标注在牌号后面部位:

如: L表示低碳;

  H表示高碳;

 N表示含氮;

 F表示易切削;

 J 1、J 2、A、B、C等表示主要成分相同,个别元素含量略有差别。

牌号表示方法举例如下。

[例1]SUS302的主要成分(质量%)为:

C≤0.15,Cr=17.00~19.00,Ni= 8.00~10.00。

[例2]SUS304LN的主要成分(质量%)为:

C≤0.03%,Cr= 17.00~19.00,Ni= 8.50~11.50,N= 0.12~0.22。

L表示低碳(C≤0.03),N表示含氮元素。

(2)铸造不锈钢。JIS标准的规定如下。

①不锈铸钢由三个英文字母SCS(Steel Cast Stianless)表示。

②英文字母后用数字表示顺序号。

③主要成分相同,个别元素略有差别时,牌号后加“A”。

铸钢牌号表示法举例如下。

[例1]SCS13的主要成分(质量%)为: C≤0.08,Si≤2.00,Mn≤2.00,Cr=18.00~21.00,Ni=8.00~11.00。

[例2]SCS13A的主要成分(质量%)为: C≤0.08,Si≤2.00,Mn≤1.50,Cr≤18.00~21.00,Ni=8.00~11.00。

3.俄罗斯不锈钢牌号表示方法

Гост标准是前苏联国家标准,现在俄罗斯仍以其作为国家标准。

按照Гост标准,不锈钢牌号是由数字表示的含碳量,由合金元素符号表示的合金元素及合金元素后面用数字表示的含量三部分组成,但合金元素符号采用的不是国际通用的化学元素符号,而是按俄文字母表示的符号。

(1)碳含量的标注。用钢材平均含碳量×100表示,标注在牌号前部。

(2)合金元素符号。用俄文字母作为合金元素的代号。表示各主要合金元素的俄文字母见表1-4。

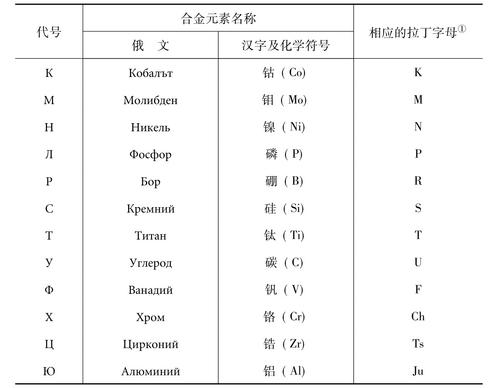

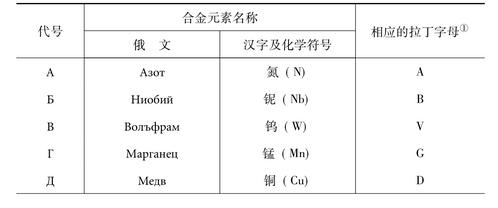

表1-4 牌号中表示各合金元素的俄文字母(代号)


续表


①在英文或其他文种的文献资料中,对Гост牌号常常采用相应的拉丁字母表示。

(3)合金元素含量。合金元素的含量以平均含量的百分之几标注在相应元素的后面,平均含量≤1.0%或微量元素不标数字,只标注元素代号。

(4)铸造不锈钢在牌号后面加注俄文字母Л。

牌号表示方法举例如下。

[例1]13Х14H3B2ФP的主要成分(质量%)为:

C= 0.10~0.16,Cr= 13.0~15.0,Ni= 2.80~3.40,W= 1.60~2.20,V= 0.18~0.28,B≤0.004。

[例2]07Х18H9Л的主要成分(质量%)为:

C≤0.07,Cr=17.0~20.0,Ni= 8.00~11.00。(铸钢)

4.美国不锈钢牌号表示方法

美国关于金属材料方面的标准化机构较多,每个机构都有自己的牌号表示方法,所以,美国牌号的表示方法也比较多。常用的是AISI标准和由ASTM及SAE标准机构提出的“金属与合金牌号统一数字系统方案”(Unified Numbering System for Metals and Allogs),简称UNS系统。AISI标准和UNS编号系统主要用于钢的锻材和轧材。铸钢主要采用ACI标准。

(1) AISI不锈钢牌号表示方法。AISI标准规定,不锈钢牌号用三位数字组成,第一位数字表示钢的类型,第二、第三位数字表示具体牌号在该类型钢中的顺序号。如:

2××——铬锰镍氮奥氏体钢,××为顺序号(下同);

3××——铬镍奥氏体钢;

4××——高铬马氏体钢或低碳高铬铁素体钢;

5××——低铬马氏体钢(主要是耐热钢);

6××——耐热钢和耐热镍基合金,其中,63×为沉淀硬化不锈钢。

牌号末尾有的加英文字母或化学元素符号,以区别与同号钢在成分上的一些差异。

牌号表示方法举例如下。

[例1]303的主要成分(质量%)为:

C≤0.15,Cr=17.0~19.0,Ni=8.0~10.0,Zr或Mo≤0.6。

[例2]303Se的主要成分(质量%)为:

C≤0.15,Cr=17.0~19.0,Ni= 8.0~10.0,Se≥0.15。

(2) UNS系统不锈钢牌号表示方法。UNS系统牌号由一个英文字母和其后的五位数字组成。

英文字母代表钢的种类和特点,如S代表不锈钢和耐热钢,J代表铸钢等。

字母后面的五位数字中的第一位数字是区别不锈钢的类型,后四位数字表示顺序号,如:

S1××××——沉淀硬化不锈钢;

S2××××——节镍奥氏体不锈钢(含耐热钢);

S3××××——铬-镍奥氏体不锈钢及沉淀硬化钢(含耐热钢);

S4××××——马氏体和铁素体及沉淀硬化不锈钢(含耐热钢);

S5××××——含铬耐热钢。

UNS系统不锈钢牌号基本上能对应AISI标准牌号(AISI牌号的三位数字对应于UNS系统牌号中字母后的三位数字)。

UNS系统不锈钢牌号表示法举例如下。

[例1]S30300的主要成分(质量%)为:

C≤0.15,Cr= 17.0~19.0,Ni= 8.0~10.0,Zr或Mo≤0.60。其成分与AISI标准中303牌号相同。

[例2]S30403的主要成分(质量%)为:

C≤0.03,Cr= 18.0~20.0,Ni=8.0~12.0。其成分与AISI标准中304L牌号相同。

(3) ACI标准铸造不锈钢和耐热钢牌号表示方法。ACI标准规定,铸造不锈钢(含耐热钢)的牌号由英文字母、数字及表示微量元素的代号组成。

第一个英文字母有两种情况:一种是C,表示用于650℃以下温度的不锈铸钢;另一种是H,表示用于650℃以上温度的耐热铸钢。

C或H后的英文字母表示钢中含镍量的范围,具体见表1-5。

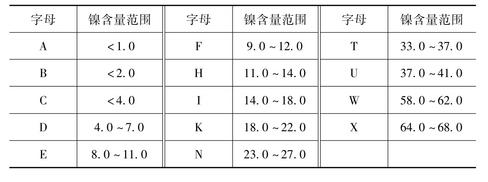

表1-5 AC I牌号第二个字母所表示的镍含量(质量分数)(%)


在C类的不锈钢中,在第二个字母后画一短线,短线后以数字标出含碳量的万分之几,H类的耐热钢不标注含碳量。

在C类钢牌号后面还有的标注字母,这个字母代表钢中加入的其他元素的种类,如C表示加入Nb,M表示加Mo,N表示N等,后加F或Fa则表示该牌号属于易切削钢。

ACI牌号表示方法举例如下。

[例1]CF-8M的主要成分(质量%)为:

C≤0.08,Cr= 18.0~21.0,Ni= 9.0~12.0,Mo= 2.0~3.0。

[例2]CA-40F的主要成分(质量%)为:

C= 0.20~0.40,Cr= 11.5~14.0,Ni≤1.0,S= 0.20~0.40。是高含硫量的易切削不锈钢。

除上面已说明的AISI、UNS、ACI三个标准体系之外,常见的还有ASTM及ASME标准材料。ASTM标准应用虽很普遍,但是其牌号编制方法和规则多是引用AISA、ACI的编号体系和规则,而ASME标准牌号基本上是在ASTM标准的基础上或略作修改形成的,所以,这里不多做说明。

5.瑞典不锈钢牌号表示方法

SS标准规定,瑞典牌号用四位数字表示:第一位数字用1,代表非合金钢,用2代表合金钢;第二位数字(指在合金钢中)表示合金钢种类和特征,如23表示Cr>10%的高铬钢,且主要是不锈钢和耐热钢,25表示高镍钢;第三位数字和第四位数字表示同一类钢的不同钢种或同一钢种内成分有差别的钢。

SS标准牌号原则上是在四位数字前标以SS14,但实际提供的牌号一般都是以SS××××表示。

SS标准不锈钢牌号表示方法举例如下。

[例1]SS2327的主要成分(质量%)为:

C≤0.030,Cr=22.0~23.5,Ni=4.00~5.50。

[例2]SS2562的主要成分(质量%)为:

C≤0.025,Cr=19.0~21.0,Ni=24.0~26.0,Mo=4.00~5.00,Cu= 1.20~2.00。

6.国际标准化组织不锈钢牌号表示方法

(1)锻轧不锈钢。现行的ISO标准规定,不锈钢牌号前标注字母X,字母X后的数字为表示碳含量的代号,每个数字代表的碳含量范围见表1-6。

表1-6 数字代表的碳含量


注:平均含碳量大于0.1%时,以碳含量×100表示。

表示碳含量的数字后是主要合金元素的符号(以含量由高至低连续排列),合金元素符号后用数字表示对应合金元素的平均含量(百分之几)。低含量合金元素只记符号,不标含量。

ISO标准不锈钢牌号表示方法举例如下。

[例1]X2CrNiMoN17-11-2的主要成分(质量%)为:

C≤0.03,Cr= 16.0~18.0,Ni= 10.0~12.5,Mo= 2.00~3.00,N=0.12~0.22。

[例2]X17CrNi16-2的主要成分(质量%)为:

C=0.12~0.22,Cr=15.0~17.0,Ni=1.50~2.50。

(2)铸造不锈钢。铸造不锈钢牌号前以C表示,后面是数字表示的顺序号,需要时在牌号后加字母表示特征,如H表示高温用,L表示低温用。

ISO标准铸造不锈钢牌号举例如下。

[例1]C47的主要成分(质量%)为:

C≤0.07,Cr=18.0~21.0,Ni= 8.0~11.0。

[例2]C47L的主要成分(质量%)为:

C≤0.07,Cr=17.0~20.0,Ni= 9.0~12.0。可用于低温条件。

上面说明的ISO标准的不锈钢牌号表示方法是1997年后修订使用的,此前采用的表示方法在许多情况下仍使用。旧牌号表示方法没有规律,常见的铁素体钢型号有Type1、Type2、Type8、Type9等,马氏体钢型号有Type3、Type4、Type5、Type7、Type9a、Type9b等,奥氏体钢型号有Type10~Type24等。所以,在见到这种方法表示的牌号时应予识别。

如Type9a的主要成分(质量%)为:

C=0.10~0.17,Cr=15.5~17.5,Ni≤1.00,Mo≤0.60。

7.德国不锈钢牌号表示方法

德国牌号的表示方法有DIN17006和DIN17007两个体系。

(1) DIN17006体系不锈钢编号方法。牌号前以X表示(对所有合金总含量在5%以上者均如此),接着以数字表示碳的含量,以平均碳含量的百分数×100标注,然后以化学元素符号表示主要合金元素,按合金元素含量高低依次连续排列,最后以数字表示主要合金元素的含量,以含量的平均百分数值标注(按四舍五入化为整数),含量少的合金元素只标注元素符号,不标注含量,排在主要合金元素的后面。

强调热处理状态时,以字母表示在牌号后面。字母所表示的热处理状态见表1-7。

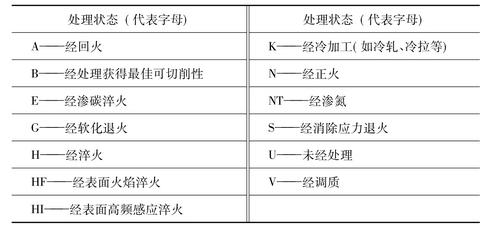

表1-7 热处理状态代号


DIN17006体系不锈钢牌号表示方法举例如下。

[例1]X2CrNiMoN17-13-3的主要成分(质量%)为:

C≤0.03,Cr= 16.5~18.5,Ni= 11.0~14.0,Mo= 2.50~3.00,N=0.12~0.22。

[例2]X90CrCoMoV17H的主要成分(质量%)为:

C=0.85~0.95,Cr= 15.5~17.5,Co= 1.20~1.80,Mo= 0.40~0.60,V= 0.20~0.30。热处理状态为淬火。

(2) DIN17007体系不锈钢编号方法。这个编号体系是以七位数字表示牌号,第一位数字表示钢的类别,如: 1表示钢和铸钢,2表示重金属。第二、第三位数字表示钢种组别,如40~45表示不锈钢组,50~85表示合金结构钢组。第四、第五位数字用来区分碳含量或合金含量,无一定的规律。第六位数字表示钢的冶炼、浇注工艺方法。第七位数字表示热处理状态。第六位或第七位数字有时不标注。用数字表示的热处理状态见表1-8。

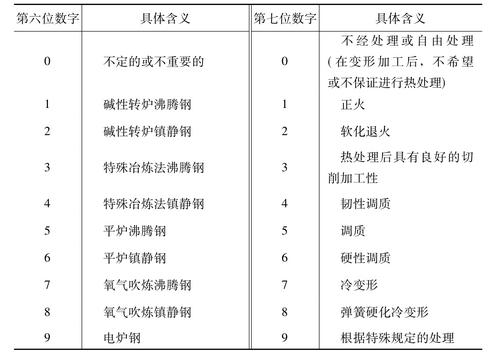

表1-8 材料号中附加数字——第六位和第七位数字的含义


DIN17007系统不锈钢牌号表示方法举例如下。

[例1]1.4404的主要成分(质量%)为:

C≤0.030,Cr=16.5~18.5,Ni=11.0~13.0,Mo=2.00~2.50,N≥0.11。

[例2]1.4021.05的主要成分(质量%)为:

C=0.16~0.25,Cr=12.0~14.0。热处理状态为调质处理。

(3)铸造不锈钢牌号表示方法。在DIN标准中,铸造不锈钢牌号的表示方法主要体现在DIN17006系统中,即在牌号最前面加字母G,并与字母X之间画一条短线间隔。碳含量及合金元素的种类和含量的表示方法与锻轧不锈钢相同。

如G-X6CrNi18.9的主要成分(质量%)为:

C≤0.07,Cr=18.00~20.00,Ni= 9.00~11.00。该铸钢按DIN17007系统表示是1.4308。

8.英国不锈钢牌号表示方法

英国牌号的表示方法以1995年为界,1995年以前按BS标准,1995年起开始采用欧洲标准(EN),并以BS-EN来表示标准代号。这两种不锈钢牌号表示方法有很大的区别。

(1) BS标准不锈钢牌号表示方法。

①锻轧件不锈钢。BS标准牌号的表示方法是以数字和字母来标注的。

第一位数字表示钢的类别号,如3表示奥氏体型不锈钢,4表示马氏体和铁素体型不锈钢。

第二、第三位数字表示钢的特性、化学成分或钢组代号。

这三位数字组合的含意基本上与美国AISI标准相同。

三位数字之后以字母表示供应条件或材料类型,如S表示不锈钢和耐热钢,M表示保证力学性能的钢。

字母后还有两位数字,表示碳含量或基本成分相同钢组中各牌号的区分号。

BS标准不锈钢牌号表示方法举例如下。

[例1]410S21的主要成分(质量%)为:

C=0.09~0.15,Cr=11.50~13.50,Ni≤1.0。

[例2]316S13的主要成分(质量%)为:

C≤0.03,Cr= 16.50~18.50,Ni= 11.50~14.50,Mo= 2.50~3.00。

②铸造不锈钢。BS标准中不锈钢铸钢牌号的表示方法与锻轧不锈钢牌号表示的区别在于字母是C而不是S。字母C前三位数字和后两位数字的含意与锻轧不锈钢牌号相同。

如316C12的主要成分(质量%)为:

C≤0.03,Cr=17.0~21.0,Ni≥10.0,Mo=2.0~3.0。

(2) BS-EN标准不锈钢牌号表示方法。BS-EN标准不锈钢牌号表示方法见国际标准化组织(ISO)不锈钢牌号表示方法(1997年后的ISO标准表示方法)。

9.法国不锈钢牌号表示方法

(1) NF标准不锈钢牌号表示方法。

①锻轧不锈钢。牌号前面冠以字母Z,表示高合金钢(含不锈钢),Z字母后以数字表示含碳量,以平均含量的百分数值×100标注。碳含量后面是以法国字母表示的合金元素,依含量高低依次连续排列。合金元素的法国字母符号见表1-9。

表1-9 牌号中表示合金元素的法文字母


主要合金元素的含量以平均含量的百分数值依次列在后面。次要合金元素只标注代号,不标含量。

NF标准不锈钢牌号表示方法举例如下。

[例1]Z6CND17-12的主要成分(质量%)为:

C≤0.07,Cr=16.0~18.0,Ni=11.0~13.0,Mo=2.5~3.0。

[例2]Z15CN16-02的主要成分(质量%)为:

C=0.10~0.20,Cr=15.0~17.0,Ni=1.5~3.0。

②NF标准铸造不锈钢牌号表示方法。铸造不锈钢在牌号最后标注字母M,其余内容与锻轧不锈钢相同。

如Z6CND17-12M,即为上例不锈钢的铸件。

(2) NF-EN标准不锈钢牌号表示方法。法国在1995年后,也采用了EN标准的牌号表示方法,并以NF-EN为标准代号。

NF-EN标准不锈钢牌号表示方法与BS-EN标准相同。

10.韩国不锈钢牌号表示方法

(1) KS标准锻轧不锈钢牌号表示方法。KS标准规定,不锈钢牌号以STS三个字母表示不锈钢,其后用三位数字表示钢的种类,如: 2××表示节镍奥氏体不锈钢; 3××表示铬-镍奥氏体不锈钢; 4××表示高铬马氏体不锈钢或低碳铁素体不锈钢。

在三位数字后加字母表示特别情况,如: L表示超低碳不锈钢; Nb或Se表示含微量元素Nb或Se; A、B、J1或J2表示主要成分相近,但个别元素略有不同。

KS标准不锈钢牌号表示方法举例如下。

[例1]STS303的主要成分(质量%)为:

C≤0.15,Cr=17.0~19.0,Ni= 8.0~10.0。

[例2]STS410J1的主要成分(质量%)为:

C=0.08~0.18,Cr=11.5~14.0,Mo=0.30~0.60。

其与STS410的区别在于碳含量,STS410的含碳量≤0.15。

(2) KS标准铸造不锈钢牌号表示方法。铸造不锈钢牌号前面以SCS三个字母表示,其后以一个或两个数字表示成分的不同。

如SCS1与SCS2同属含铬为11.5%~14.0%的马氏体不锈钢,但SCS1的含碳量≤0.15%,SCS2的含碳量为0.16%~0.24%。

上面介绍了几个不同标准的不锈钢牌号表示方法。此外,许多大型钢铁企业还有自己的特殊表示方法,这里不一一列举。
