不锈钢发黑是金属表面加工处理一种常用的工艺,原理是使金属表面产生一层氧化膜,以隔绝空气,达到防锈目的。
不锈钢发黑工艺原理
通过化学处理方法，在金属表面产生一层氧化膜，通过氧化膜来达到表面处理目的。这种表面处理工艺，所利用的原理是让金属表面在相应设备的作用力之下，产生一层能够隔绝金属和外部环境直接接触的氧化膜。简单讲，表面发黑工艺指的就是一种化学表面处理方法，利用金属表面产生的氧化膜，来实现相应的表面处理目的工艺。
不锈钢发黑处理效果

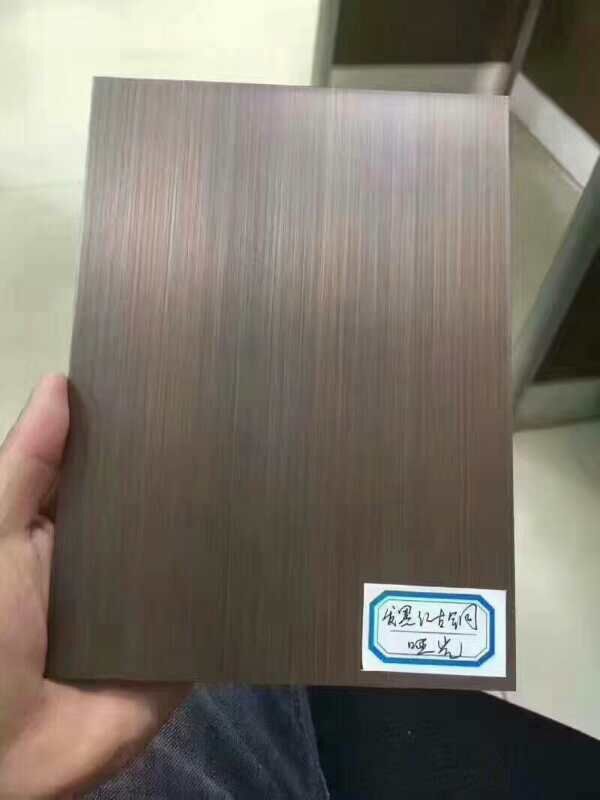

1、颜色：不锈钢发黑处理的颜色为黑亮色或哑光黑。表面没有碰伤，颜色均匀。
2、膜层厚度：1.5-2.5微米，不影响产品精密度，高于或低于1.5-2.5对产品尺寸影响较大，属不良品。
3、耐腐蚀效果：抽2件去做中性盐雾试验，盐雾试验能通过600-800中性盐雾试验为好，如果不能达到600小时为差，表面干净，整洁，无黑灰，膜层牢。
不锈钢发黑工艺流程：
1、化学法（又分为酸性法和碱性法）；
2、电解法；
3、化学热处理法。
以上各法，均有不同的配方和工艺，各对应不同的不锈钢型号。仅举化学发黑一例示范：重铬酸钾:300g－355g/L 硫酸:300g-350g/L 温度：95－110度 时间：15分。总的来讲，不锈钢，铁件，铜合金，铝件等，着黑色（枪色）工艺，较着蓝色、金黄色、茶色、彩色等来得容易，但也绝不会用了上面我提供的工艺配方即可简单的进行不锈钢着色了！着色前的表面处理，着色后的固色工艺，着色失败的褪色处理等等，不可或缺。 不过，金属着黑色工艺，在许多电镀与表面处理的书刊上都能找到，而且基本上是能用做参考的，不像金属着黄色或金黄色，目前为止，本人几乎查遍了所有与此有关的书籍，都是配方雷同，千篇一律，互相转抄，绝不适用。最后，我这位外行，经过数百次的实验，才攻克铜合金化学着黄色的难关。其中由于遵循电镀书上的配方工艺，屡屡失败，令我费时费钱费力，走了许多弯路。因此劝你，书是要看，但一定要立足自己实验研究。
