不锈钢加工设备:德国通快品牌激光切割机

2018-09-0111:54:50不锈钢加工设备:德国通快品牌激光切割机已关闭评论

激光切割是将从激光器发射出的激光,经光路系统,聚焦成高功率密度的激光束。激光束照射到工件表面,使工件达到熔点或沸点,同时与光束同轴的高压气体将熔化或气化金属吹走。随着光束与工件相对位置的移动,最终使材料形成切缝,从而达到切割的目的。

激光切割加工是用不可见的光束代替了传统的机械刀,具有精度高,切割快速,不局限于切割图案限制,自动排版节省材料,切口平滑,加工成本低等特点,将逐渐改进或取代于传统的金属切割工艺设备。激光刀头的机械部分与工作无接触,在工作中不会对工作表面造成划伤;激光切割速度快,切口光滑平整,一般无需后续加工;切割热影响区小,板材变形小,切缝窄(0.1mm~0.3mm);切口没有机械应力,无剪切毛刺;加工精度高,重复性好,不损伤材料表面;数控编程,可加工任意的平面图,可以对幅面很大的整板切割,无需开模具,经济省时。

激光设备作为一种新型的工具越来越成熟的运用到各种行业,包含激光切割机、激光雕刻机、激光打标机、激光焊接机等。

激光切割机如何选购?

1. 先要弄清楚自己企业的生产范围、加工材料和切割多大厚度等,从而确定要采购的设备的机型、幅面和数量,为后期的采购工作做简单的铺垫。激光切割机应用领域涉及手机、电脑、钣金加工、金属加工、电子、印刷、包装、皮革、服装、工业面料、广告、工艺、家具、装饰、医疗器械等众多行业。市面上主流的是3015和2513,即3米乘以1.5米和2.5米乘以1.3,但是幅面这个其实不是问题,一般公司都会配有很多种幅面供客户选择,可以定做。

2. 专业人员进行现场模拟解决或提供解决方案,同时也可以拿自己的材料到厂家进打样。
1)切割缝细:激光切割的割缝一般在0.10mm-0.20mm;
2)切割面光滑:激光切割的切割面有无毛刺法;一般来说,YAG激光切割机多少都有点毛刺,主要由切割厚度和使用气体来决定的。一般3mm以下是没有毛刺的,气体是氮气效果最好,氧气效果其次,空气效果最差。光纤激光切割机毛刺最少或没有,切割面非常光滑,速度也很快。
3)看材料的变形:材料的变形非常小
4)功率的大小:比如工厂多数都是切割6mm以下的金属板材,就没必要买大功率的激光切割机,500W的光纤激光切割机即可满足生产需求,如果生产量较大,担心500W效率不如大功率激光切割机,最好的选择是购买两台或者更多的中小功率的激光切割机,这样在控制成本上,提高效益上对厂家都有帮助。
5)激光切割的核心部位:激光器和激光头,是进口的还是国产的,进口激光器一般的用的IPG的较多,国产的一般是锐科的较多,同时,激光切割的其它配件也要注意,如电机是不是进口伺服电机,导轨,床身等等,因为它们在一定程度上影响着机器的切割精度。特别需要注意的一点是激光切割机的冷却系统——冷却柜,很多公司直接用家用空调来冷却,那样的效果其实大家都清楚,非常不好,最好的办法是使用工业专用空调,专机专用,才能达到最好效果。

3. 任何一台设备在使用过程中都会出现不同程度的损坏,那么在损坏后进行维修而言,维修是否及时与收费高低也就成为了需要考虑的问题。所以在购买是要通过多种渠道了解企业的售后服务问题了,比如说维修收费是否合理等等。

激光切割机的性能特点及行业应用
随着激光技术的不断发展与成熟,激光设备已经被广泛的应用在各行各业中,如激光打标机、激光焊接机、激光打孔机及激光切割机等等,特别是数控激光切割机械设备在最近几年内飞速发展,被广泛应用在钣金、五金制品、钢结构、精密机械、汽车配件、眼镜、首饰、铭牌、广告、工艺品、电子、玩具、包装等行业。数控激光切割机相比其他切割设备的显著优势主要体现在以下几个方面:
1、切割速度快,切割质量好,精度高:
2、切缝窄,切割面光滑,不损伤工件;
3、不受工件形状的影响,不受被切材料的硬度影响;
4、除对金属材质进行加工外,还可以对非金属进行切割加工;
5、节约模具投资,节省材料,更有效的节省成本;
6、操作简单,安全,性能稳定,提高新产品开发速度,具有广泛的适应性和灵活性。
数控金属激光切割设备机架是该激光设备最主要的部件,不仅绝大多数零部件都安装于机架上,而且还要承受工作台重力以及加、减速过程中的全部惯性冲击载荷。
数控金属激光切割机机架的设计与研发工作主要包括:
1、确定数控激光切割设备在各种工况及环境下快速、高精度、稳定运行的条件。
2、根据功能性要求确定机架的结构、参数,结合激光切割机的结构特点,建立起相应的动力学模型。
3、研究机架的结构、参数对机架的静、动态刚度及热稳定性的影响,并为机架设计提供理论根据。
4、确定机架与其他部件间的相互耦合关系。
因此,在数控金属切割机机架的设计中如何合理布置金属,减轻自重,提高机身刚度,降低温度变化对精度的影响,是设计过程中需要重点考虑的问题。
在数控金属激光切割机实际电路中,模拟信号与数字信号之间有一个强电干扰的问题。光电隔离电路的作用是在电隔离的情况下,以光为煤介传送信号,对输入和输出电路可以进行隔离.因而能有效地抑制系统噪声,消除接地回路的干扰,有响应速度较快、寿命长、体积小耐冲击等好处,使其在强-弱电接口,特别是在微机系统的前向和后向通道中获得广泛应用。
光电耦合器具有三个特点:
1、信号传递采取电-光-电的形式,发光部分和受光部分不接触,能够避免输出端对输入端可能产生的反馈和干扰;
2、抑制噪声干扰能力强;
3、具有耐用、可靠性高和速度快等优点,响应时间一般为数以内,高速型光电耦合器的响应时间有的甚至小于10ns。
故在数控激光切割机系统电路设计时,应该注意输入信号电路与单片机连接时的隔离。在这里,采用光电耦合是最常用的方法。
在工业制造系统占有份量很重的金属加工业,许多金属材料,不管它是什么样的硬度,都可以进行无变形切割。当然,对高反射率材料,如金、银、铜和铝合金,它们也是好的传热导体,因此激光切割机很困难,甚至不能切割。
尽管激光切割机技术具体明显的巨大优势,但是作为高新科技设备,要使用激光切割机达到理想的切割加工效果,也必须掌握其加工技术参数与操作流程。特别在金属激光切割机切割加工过程中,要选择合适的切割速度,否则可能会造成几种不良的切割结果,主要表现在如下:
1、当激光切割速度太快时,会造成如下不良结果:
①法切割,火花乱喷;
②造成切割面呈现斜条纹路,且下半部产生熔渍;
③造成整个断面较粗,但无熔渍产生;
2、相反,当激光切割速度太慢,又会造成:
①造成过熔状况,切割面较粗糙。
②切缝变宽,在尖角部位整个溶化。
③影响切割效率。
所以,为了使激光切割机设备更好的发挥其切割功能,可以从激光设备切割火花来判断进给速度是否合适:
1、如果火花由上往下扩散,则表明切割速度恰当;
2、如果火花向后倾斜时,则表明进给速度太快;
3、如果火花呈现不扩散且少,凝聚在一起,则表明速度太慢。
大多数有机与无机材料都可以用激光切割机。激光切割技术相比其他传统的切割方式具有无法比拟的明显优势。激光切割机不但具有切缝窄,工件变形小的主要特性而且激光切割具有速度快、效率高、成本低、操作安全、性能稳定等特点。
近年来,随着大功率激光器的飞速改进和发展,其在工业中的应用从最初只用于小的或者微细结构的加工发展到广泛用来进行大结构件的加工,越来越受到人们的关注和认可并普遍应用于机械制造、航空航天、汽车工业、粉末冶金、生物医学微电子行业等工业界领域。其中薄板的激光焊接主要应用于航空航天工业和汽车制造业。
长久以来,飞机结构件之间的连接一直采用落后的铆接工艺,主要原因是飞机结构采用的铝合金材料是热处理高强化铝合金,一经熔焊后,热处理强化效果就会丧失,而且晶间裂纹难以避免。因此,普通氩弧焊等熔焊方法在飞机制造中的应用成为禁区。另一方面,在80年代初,铝及其合金的激光加工十分困难,被认为是不可能的。主要是由于铝合金存在对10.6mm波长激光的高反射和自身的高导热性。在当时,激光加工主要使用波长为10.6mm的CO2激光器,而铝对CO2激光的反射率高达97%,通常作为反射镜使用。但是,激光加工的优越性又极大地吸引着从事激光材料加工的科研工作者。他们为此付出了大量的时间和精力来研究铝合金激光加工的可能性。
目前,高强铝合金激光焊接成果已经成功应用于欧洲空中客车公司飞机制造中,其铝合金内隔板均采用激光加工,实现了激光焊接取代传统铆接工艺。激光焊接技术的采用,大大地简化了飞机机身的制造工艺,使机身重量减轻18%,成本下降21.4%~24.3%,被认为是飞机制造业的一次技术大革命。

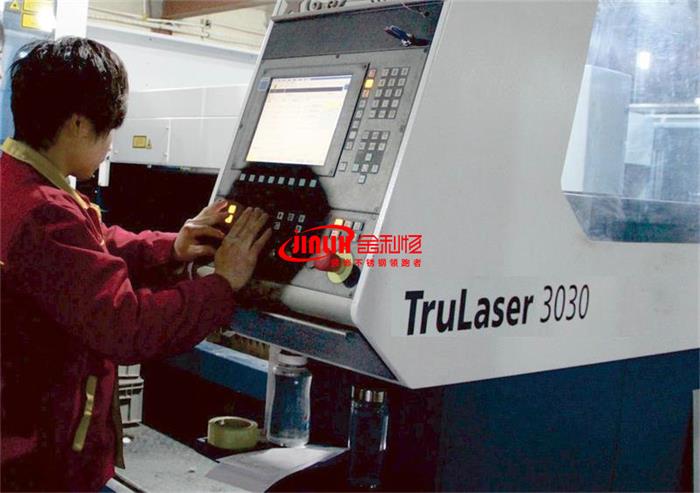

TruLaser 3030
TruLaser 3040
尺寸
长度9300 mm12000 mm
宽度4700 mm5300 mm
高度2200 mm2200 mm
最大速度
同步140 m/min140 m/min
工作区
X 轴3000 mm4000 mm
Y 轴1500 mm2000 mm
最大工件重量900 kg1700 kg
激光器专用数据 - TRUFLOW 3200
最大激光功率3200 W3200 W
最大结构钢板材厚度20 mm20 mm
最大不锈钢板材厚度12.7 mm12.7 mm
最大铝板材厚度8 mm8 mm
激光器专用数据 - TRUFLOW 4000
最大激光功率4000 W4000 W
最大结构钢板材厚度20 mm20 mm
最大不锈钢板材厚度15 mm15 mm
最大铝板材厚度10 mm10 mm
激光器专用数据 - TRUFLOW 5000
最大激光功率5000 W5000 W
最大结构钢板材厚度25 mm25 mm
最大不锈钢板材厚度20 mm20 mm
最大铝板材厚度12.7 mm12.7 mm
激光器专用数据 - TRUFLOW 6000
最大激光功率6000 W6000 W
最大结构钢板材厚度25 mm25 mm
最大不锈钢板材厚度25 mm25 mm
最大铝板材厚度16 mm16 mm
消耗量
生产中的平均功率消耗 - TRUFLOW 320029 kW29 kW
生产中的平均功率消耗 - TRUFLOW 400031 kW31 kW
生产中的平均功率消耗 - TRUFLOW 500035 kW35 kW
生产中的平均功率消耗 - TRUFLOW 600038 kW38 kW
