十分钟让你看懂法兰有哪些种类

我们通常考虑两个主要的法兰系列,标准法兰和特殊法兰。


什么是钢法兰?

“法兰是一种锻造或铸造的钢环,旨在将管道的机械部分或将管道连接到压力容器、泵、阀门或任何其他设备上。”

通常法兰是焊接或螺纹连接的,两个法兰通过用垫圈将它们螺栓连接在一起以提供密封。在清洁、修改和检查的情况下,它可以方便地进入管道系统。

您可以在我们的文章什么是钢法兰中了解钢法兰的基础知识?

标准法兰

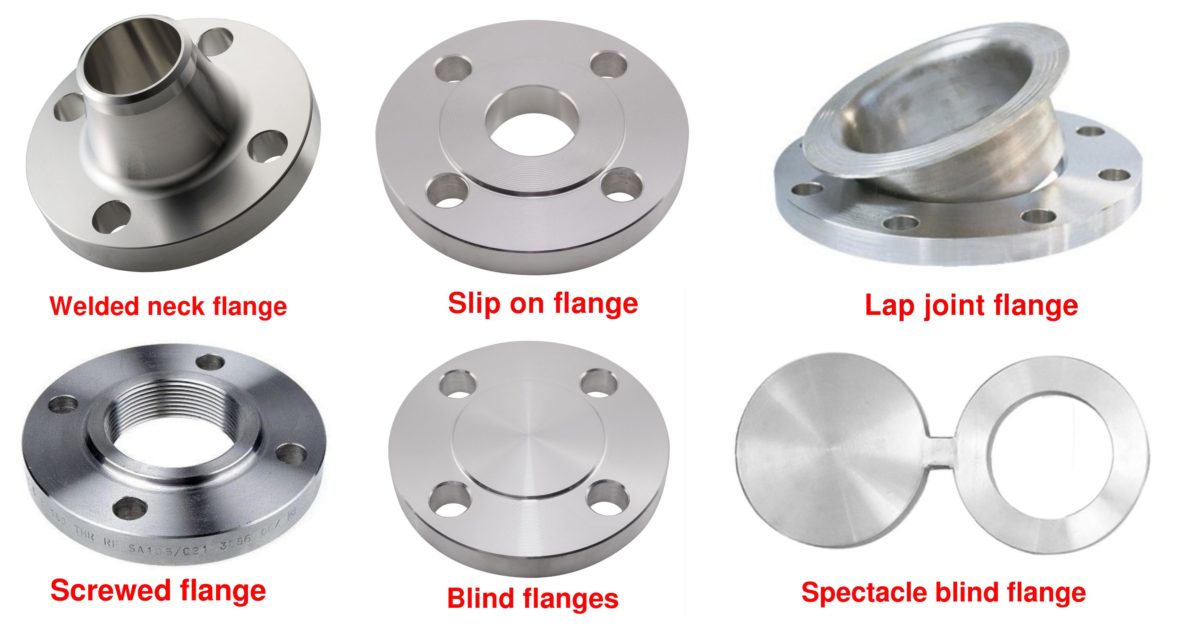

法兰的基本类型有:
  •滑套式
  •盲孔式
  •搭接式
  •承插焊式
  •螺纹式
  •颈焊式  •孔口

滑入式法兰

法兰在管道上滑动,并通过焊接在法兰的顶部和底部两侧固定。它们用于为连接提供足够的强度并防止泄漏。这种法兰优于焊颈法兰,因为在切割管道时需要的精度较低,生产成本较低,但结果几乎相同。

盲法兰

这是一个没有孔的法兰。也称为盲板法兰,用于固定或密封管道框架的末端或关闭管道系统或容器开口。容器或管道系统的检查更容易,访问也更简单。盲法兰可根据要求提供带轮毂或不带轮毂。

搭接法兰

这再次类似于滑动法兰,但它在孔和法兰面的相交处有一个半径,以容纳搭接短管端。短柱端面形成法兰上的垫圈面。这种类型的法兰用于需要快速轻松地拆卸管道系统部分以进行检查或更换的应用。

承插焊法兰

这在外形上类似于滑动法兰,但孔是沉孔以容纳管道。剩余孔的直径与管子的内径相同。法兰通过围绕法兰毂的角焊缝连接到管道上。在高应力应用中可以应用可选的间隔焊接。它的最大用途是在高压系统中,例如液压和蒸汽管线。

螺纹法兰

这在外形上类似于滑动法兰,但孔带有螺纹,因此无需焊接即可组装。这显然限制了它在相对低压的管道系统中的应用。法兰可以在组装后焊接在接头周围,但这不被认为是增加其应用的令人满意的方法。

焊颈法兰

顾名思义,这是通过将法兰的颈部焊接到管道上的法兰。由于颈部较长,因此价格昂贵,但更适合高应力应用,因为颈部为法兰提供了重要的加固。法兰孔与管道孔匹配,减少湍流和侵蚀。



特殊法兰

特殊类型的法兰有:
  •槽法兰 / 舌法兰
  •长颈
  •孔口
  •眼镜

槽法兰/舌法兰

凹槽法兰始终与舌形法兰配对。
榫舌法兰的表面带有凸起的环(即榫舌)。一个法兰有一个机加工的凸起环(也称为榫舌),另一个法兰有机加工的凹槽凹陷(也称为凹槽)。这两个法兰应该彼此完美匹配。

榫槽饰面在大型和小型两种类型中均已标准化。它们主要用于泵盖和阀盖。

舌槽接头具有自对准的优点,并可作为粘合剂的储存器。无需进行大型机加工操作,特别是由于围巾接头可保持加载轴对齐。

长颈法兰

凭借我们丰富的行业经验,我们提供种类齐全的长焊颈法兰。我们组织的专业人员从值得信赖的供应商处采购这些颈法兰。这些法兰是独一无二的,因为它们与其他管道的连接简单。此外,我们的产品广泛用于炼油行业的链接目的。我们尊敬的客户可以以行业领先的价格从我们这里获得这些质量范围的法兰。

孔板法兰

孔板法兰的功能是提供进入用于计量气体或液体的管线的通道。安装在一条线上时,孔板夹在一对法兰之间,整个组件称为孔板法兰接头。组件内的千斤顶螺钉便于拆卸孔板。孔板,即计量装置,由一块薄板组成,中心有一个同心的方边圆孔。在每个法兰上钻两个测压孔,以测量通过孔口的压差。

眼镜法兰

这是一种压力保持板,带有一个实心端和一个开口端,与腹板或拉杆相连。在正常操作中,开口端在两个法兰之间形成密封,并允许流体通过管道正常流动。如果实心端摆动到位,它会有效地封闭管道并停止流动。



法兰面

ASME B16.5 和 B16.47 定义了不同类型的法兰面,如下所示:

  •凸面
  •平面

凸面法兰

凸面(RF)型是应用最多的法兰面,易于识别。它被称为凸起面,因为垫圈表面高于螺栓连接圆面。

平面法兰

平面 (FF) 法兰的垫圈表面与螺栓连接圆面位于同一平面。使用平面法兰的应用通常是那些配合法兰或法兰配件由铸件制成的应用。
平面法兰永远不能用螺栓连接到凸面法兰上。ASME B31.1 规定,平面铸铁法兰连接碳钢法兰时,必须去除碳钢法兰上的凸起面,并需要全脸垫片。这是为了防止薄而脆的铸铁法兰被弹入由碳钢法兰的凸起面引起的间隙。

环型接头 (RTJ)、公母 (M&F) 和榫槽 (T&G) 等一般法兰面不能用螺栓连接在一起,因为接触面不匹配且没有密封垫一侧为一种类型,另一侧为另一种类型。
