olet管件是什么意思

Olet 管件(也称为支管连接管件或出口管件)是一种管件,可提供从较大管道到较小管道(或相同尺寸的管道)的出口。


焊接分支连接的主管通常称为管径或集管尺寸。分支关联或连接为其提供管道的管道通常称为分支或出口估计。支管接头有各种尺寸、种类、孔径和等级,采用各种钢种。

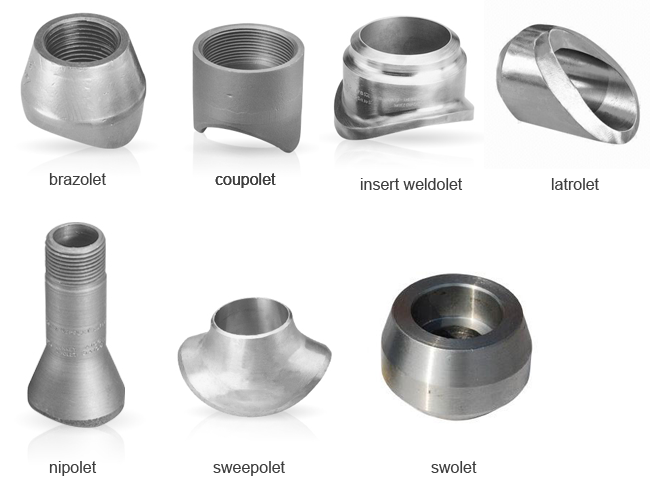

13 种分支连接

有 13 种类型的分支连接,包括:

  1. 韦尔多莱 (WEL)
  2. 螺纹 (TOL)
  3. 插座 (SOC)
  4. 埃尔博莱 (ELO)
  5. 插入焊缝
  6. Brazolet
  7. 耦合剂
  8. 尼波莱特
  9. Flexolet
  10. 拉特莱特 (笑)
  11. 斯威波莱特
  12. 焊接法兰
  13. 尼普法兰



除非另有说明,否则上述商标名称由 Bonney Forge 注册。这些配件也有不同的名称。用户必须验证接头是否符合适用标准,例如 ANSI/ASME B16.9、ANSI/ASME B16.25 或 MSS SP-97。

最常用的 olet 接头是 sockolets 和 threadolets、weldolets 和 elbolets。

焊接法兰是焊接颈法兰和所谓的焊接法兰的组合,而 nipoflange 是焊接颈法兰和 nipolet 的组合。

插座

插座具有与“焊缝”或“螺纹管”相同的基本设计,其中主要区别在于管座具有用于焊接的承窝,而焊管采用对焊连接。这形成了一个 90° 的分支,并为直管提供全尺寸或缩小尺寸。可提供 3000、6000 和 9000 级用于高压的插座。



线程

threadolet 与weldolet 具有相同的基本设计。然而,主要区别在于配件具有内螺纹连接以连接到分支连接。这形成了一个 90° 的分支,并为直管提供全尺寸或缩小尺寸。

通常,它的尺寸范围为 1/2" 到 2",并焊接在管道中钻孔或烧制的孔上。



埃尔博莱

elbolet 用于 90° 长半径弯头(最常见)、短半径弯头(很少使用),并可用于 180° 回程。它通常用于仪表连接和热电偶套管。热套管是管状配件,用于保护安装在工业过程中的温度传感器。热电偶套管由一端封闭并安装在工艺流中的管组成。

当没有足够的空间使用 Weldolet 时,Elbolets 可用作排水连接。Elbolet 可提供对焊、承插焊或螺纹连接。



韦尔多莱特

Weldolet 是所有 olet 中最著名的,非常适合高压配重应用。这些主要分类为对焊配件,因为它们被焊接到支管中。.

Weldolet® 进行 90° 支管连接,并且 - 提供全尺寸或缩小的直管段。小焊缝由行程长度和分支长度指定。例如,10 英寸管道上的 6 英寸焊缝就是 10×6 焊缝。焊接小焊缝旨在最大限度地减少应力集中并提供整体加固,而无需加固焊缝。



WELDOLET 主要规格

类型:Forge Pipe Olets / Forge Pipe Outlets

  1. 尺寸:1/8″NB 到 4″NB (DN6 x DN100)
  2. 等级:3000 LBS、6000 LBS 和 9000 LBS(Sch40、Sch80/Xs Sch160 Xxs)
  3. 标准:ASME/ANSI B16.11、MSS-SP-97、MSS-SP-79、JIS B2316、BS 3799等。
  4. 连接类型:焊接、螺纹、BW、SW
  5. 材料: 不锈钢:ASTM A182 F304、F304L、F316、F316L、F317L、F321、F321H、F347、F347H、F310、F44F51、S31803、A182、F43、S32750
  6. 管线管:ASTM A694 F42、F46、F52、F56、F60、F65、F70Low



可选的增值服务:热轧、冷轧、镀锌、热处理、回火、电镀、螺纹加工、喷砂、焊接。

Steel Available 可以根据客户的喜好通过其合格制造商和库存商网络供应所有类型的分支连接配件。
