焊条的种类、型号和牌号

2019-07-0509:32:52焊条的种类、型号和牌号已关闭评论

焊条按用途分为十大类,即结构纲焊条、耐热钢焊条、低温钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条和特殊用途焊条。其表示方法见表4.1.3。

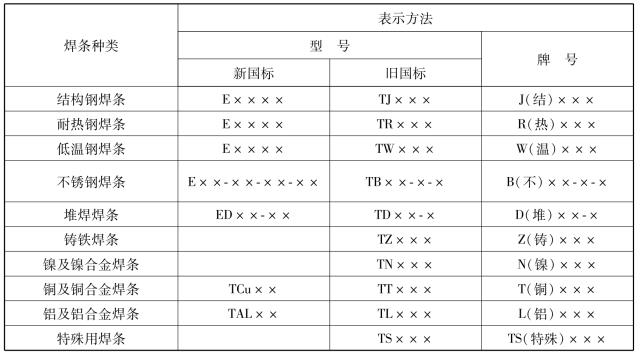

表4.1.3 焊条种类及其表示方法

在各类焊条中,应用最广泛的是结构钢焊条,下面主要介绍结构钢焊条的型号和牌号。

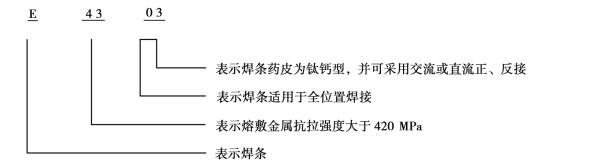

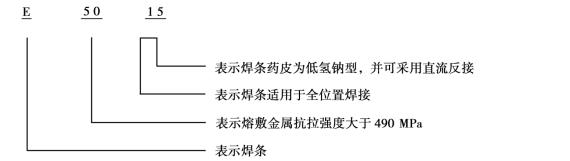

新国标将原来结构钢焊条分为《碳钢焊条》(GB 5117—85)和《低合金钢焊条》(GB 5118—85)两个标准。碳钢焊条的型号是根据熔敷金属(完全由填充金属熔化后所形成的焊缝金属)的抗拉强度、药皮类型、焊接位置和焊接电流的种类来划分的。具体型号编制方法是:由英文字母E后面加4位数字组成。其中“E”表示焊条;前两位数字表示熔敷金属抗拉强度的最小值,单位为kgf/mm2;第三位数字表示焊条的焊接位置,“0”及“1”表示焊条适用于全位置焊接(平、立、仰、横),“2”表示焊条适用于平焊及平角焊,“4”表示焊条适用于向下立焊;第三位和第四位数字组合时表示焊接电流种类及药皮类型。例如:

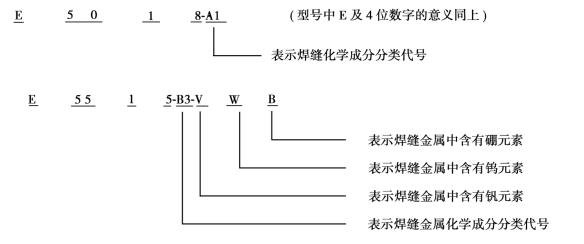

低合金钢焊条型号的编制方法除具有上述相同的四项内容外,还有型号后缀字母表示熔敷金属的化学成分分类代号,个别型号还包括附加化学成分元素符号。例如:

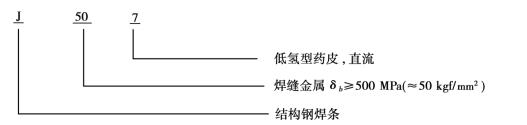

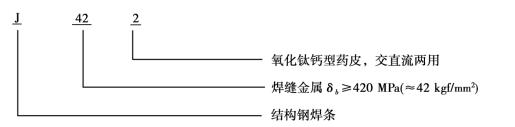

焊条牌号是焊条行业统一的焊条代号。焊条牌号一般用一个大写拼音字母和三个数字表示。拼音字母表示焊条的大类,如“J”表示结构钢焊条,“Z”表示铸铁焊条等;前两位数字表示各大类中若干小类,如结构钢焊条前两位数字表示焊缝金属抗拉强度等级,单位为kgf/mm2;最后一个数字表示药皮类型和电流种类,其中1~5为酸性焊条,6和7为碱性焊条。1~6为交、直流两用,7只用于直流电焊接。例如:

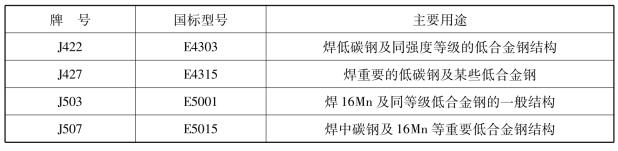

表4.1.4为部分结构钢焊条牌号与新国标规定的对照及主要用途。

表4.1.4 结构钢焊条部分牌号简况
