手弧焊的焊接工艺过程

2019-07-0509:23:15手弧焊的焊接工艺过程已关闭评论

用手工操纵焊条进行焊接的电弧焊方法,称为手弧焊。手弧焊的焊接工艺过程如图4.1.2所示。在电弧高温的作用下,焊条和被焊工件(母材)同时熔化成为熔池。电弧热还使焊条的药皮熔化及燃烧。药皮熔化后和液体金属起物理化学作用,所形成的熔渣不断地从熔池中向上浮起,药皮燃烧产生的大量CO2气流围绕在电弧周围,熔渣和气流可防止空气中氧、氮的侵入,起保护熔化金属的作用。

手弧焊的焊接工艺过程

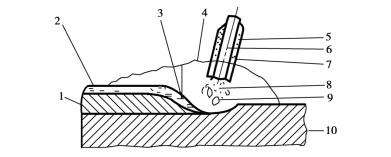

图4.1.2 手工电弧焊示意图

1—已凝固的焊缝金属 2—熔渣 3—熔化金属4—焊条药皮燃烧产生的保护气体 5,7—焊条药皮6—焊条芯 8—电弧 9—金属熔滴 10—母材

当电弧向前移动时,工件和焊条金属不断熔化汇成新的熔池。原先的熔池则不断地冷却凝固,构成连续的焊缝。覆盖在焊缝表面的熔渣也逐渐凝固成为固态渣壳,这层熔渣和渣壳对焊缝成型好坏和减缓焊缝的冷却速度有着重要的作用。

上述焊接过程直至焊缝被焊完为止。焊后敲去渣壳,即可露出表面呈鱼鳞纹状的焊缝金属。
