均匀腐蚀试验理论

2019-03-0811:01:35均匀腐蚀试验理论已关闭评论

全面腐蚀(又称均匀腐蚀)是指在整个金属材料表面上以比较均匀的方式所发生的腐蚀。

1.腐蚀特征

与腐蚀介质接触的整个金属表面上,几乎以相同的速度进行腐蚀,表面各处的腐蚀基本均匀,材料各方向的尺寸同时减小。

2.影响因素

一般腐蚀介质都可对金属材料产生均匀腐蚀,但是,介质的浓度、温度、纯度、压力、流速不同,产生的腐蚀效果也不同。

对于不锈钢材料而言,低的含碳量、高的含铬量、单相组织对抵抗全面腐蚀是有利的。

3.全面腐蚀试验方法

JB/T 7901《金属材料试验室均匀腐蚀全浸试验方法》是我国评价金属全面腐蚀能力的试验方法之一。这个标准规定了金属全面腐蚀试验的取样位置、方向、试样的形状和尺寸及试样制备程序、方法,还对试验容器提出了要求。

试验用腐蚀介质可以依据材料的具体使用工况而定。腐蚀时间可以根据估算的腐蚀情况来确定,少者可24h,多者可达720h或更多。

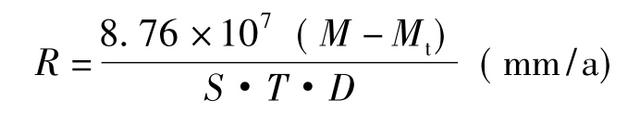

全面腐蚀的结果以腐蚀速率表示:


式中: R为腐蚀率(mm/a); M为试验前试样质量(g); M t

试验后试样质量(g); S为试样总表面积(cm2); T为试验时间(h); D为材料的密度(kg/m3)。

按腐蚀速率的大小,常见的金属全面腐蚀耐蚀性等级划分有三级标准(表9-7)和十级标准(表9-8)。

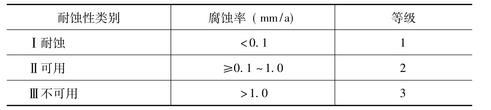

表9-7 金属腐蚀性三级标准

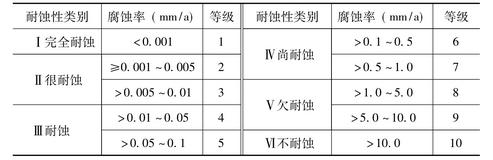

表9-8 金属腐蚀性十级标准
