槽钢理论重量表和规格表(国标)

2019-12-0311:17:27槽钢理论重量表和规格表(国标)已关闭评论

槽钢是工程建设中最常用的钢种。与角钢一样 ,它们主要用于耐腐蚀和重量要求。槽钢的理论重量计算也是工程师必须知道的基本知识。本文重点介绍槽钢的规格和槽钢的理论重量表。

槽钢由热轧碳钢制成,具有垂直腹板,顶部和底部水平凸缘以及内圆角。金利恒不锈钢加工厂提供多种槽钢尺寸和厚度。槽形提供了出色的结构支撑,使其成为用于机械,卡车底盘,框架,建筑装饰,船舶,建筑,结构支撑应用等的框架和支撑的理想产品。

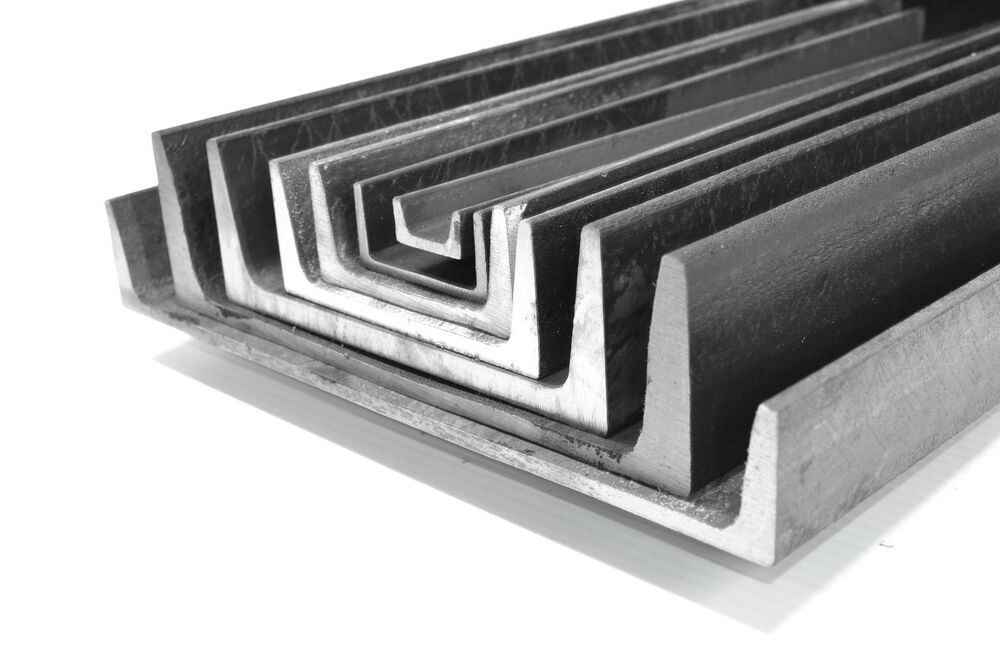

槽钢图片

1)槽钢的理论重量计算公式

槽钢重量的计算公式(kg / m)W = 0.00785x [hd + 2t(bd)+0.349(R ^ 2-r ^ 2)],其中:

  • h =高
  • b =腿长
  • d =腰围厚度
  • t =平均腿粗
  • R =内圆弧半径
  • r =圆弧半径
  • 注:R ^ 2代表R的平方。

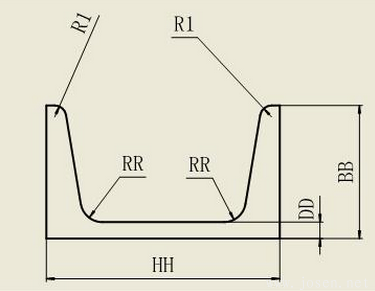

槽钢理论结构示意图:

槽钢示意图

2)槽钢理论重量表

名称型号细节尺寸理论重量
槽钢5号50 * 37 * 4.55.438
槽钢6.3#63 * 40 * 4.86.634
槽钢8号80 * 43 * 5.08.046
槽钢10#100 * 48 * 5.310.007
槽钢12#120 * 53 * 5.512.059
槽钢14#A140 * 58 * 6.014.535
槽钢14#B140 * 60 * 8.016.733
槽钢16#A160 * 63 * 6.517.24
槽钢16#B160 * 65 * 8.519.752
槽钢18#A180 * 68 * 7.020.174
槽钢18#B180 * 70 * 9.023
槽钢20#A200 * 73 * 7.022.637
槽钢20#B200 * 75 * 9.025.777
槽钢22#a220 * 77 * 7.024.999
槽钢22#B220 * 79 * 9.028.453
槽钢25#A250 * 78 * 7.027.41
槽钢25#B250 * 80 * 9.031.335
槽钢25#C250 * 82 * 1135.26
槽钢28#A280 * 82 * 7.531.427
槽钢28#B280 * 84 * 9.535.823
槽钢28#C280 * 86 * 11.540.219
槽钢30#A300 * 85 * 7.534.463
槽钢30#B300 * 87 * 9.539.173
槽钢30#C300 * 89 * 11.543.883
槽钢32#A320 * 88 * 8.038.083
槽钢32#B320 * 90 * 1043.107
槽钢32#C320 * 92 * 1248.131
槽钢36#A360 * 96 * 9.047.814
槽钢36#B360 * 98 * 1153.466
槽钢36#C360 * 100 * 1359.118
槽钢40#A400 * 100 * 10.558.928
槽钢40#B400 * 102 * 12.565.208
槽钢40#C400 * 104 * 14.571.488
槽钢理论重量表
