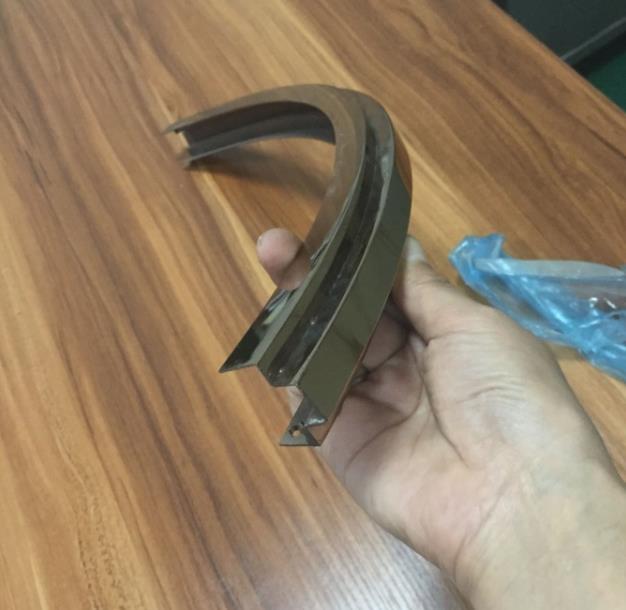

不锈钢圆弧包边

不锈钢包边是装饰工程中经常用到的一种材料,一般用来做墙体线条,起到装饰的作用和保护墙垣的作用。不锈钢包边有很多形状,最常见的是长方形的和圆弧的。下面就由北京金利恒旺不锈钢加工厂来讲讲不锈钢圆弧包边的加工方法。

首先我们先了解一下圆弧是怎么放线的。

一般都是知道圆弧和对应的弦交点,然后知道了弦长,圆弧的半径应该为已知的,放线的时候先找到弦的中心点,然后根据勾股定理,算出弦高,找到圆弧的顶点,依次类推,可以找到圆弧的其他点。这是你第一次放线的时候要做的,这次一定要做到准确,然后在沿着弦长的方向依次量出固定长度点,一般是一米或两米的整数,量出这些点垂直于弦和圆弧的交点的长度,以后在楼起来的时候,就不用那么麻烦了,只要找到弦,和两个交点,就可以做出圆弧了。圆弧的计算公式如下:

弧长C=6米,弧高H=0.6,求半径R Rn+1=(1-(Rn*COS(C/(2*Rn))-Rn+H)/((C/2)*SIN(C/(2*Rn))-H))*Rn

R0=5  R1=6.249  R2=7.095 R3=7.375 R4=7.398 R5=7.398

半径为R=7.398米

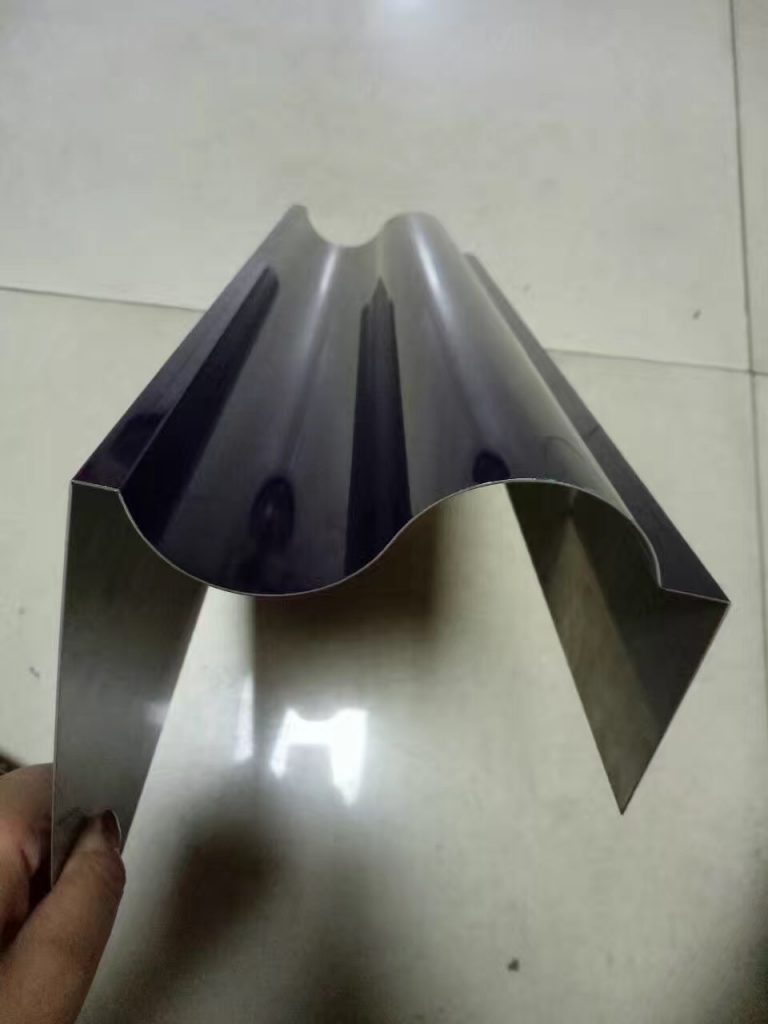

不锈钢圆弧包边 (4)

钣金加工工艺中的不锈钢板圆弧计算方法:

先算出圆弧的周长,一般情况下每隔两毫米一刀,然后拿周长除于二就是多少刀,再拿角度除于刀数就是每一刀要折的度数。圆弧周长要是中性层的,要是直接算出外弧再减系数会不太准确。在折弯变形过程中,折弯圆角内侧材料被压缩、外侧材料被拉伸,而保持原有长度的材料呈圆弧线分布(图中的虚线)。这个圆弧所在位置是钣的材料力学中性线,这就是用来计算展开长度的线。它不可能超过钣厚的几何形状的1/2处。 系数K就是对材料中性线位置的计算系数。 在线性展开方式下,K决定了计算折弯圆角部分结构(任何可以得到这种形状的特征),在计算展开长度时的系数。范围是0-1;默认值是0.44。折弯展开长度计算公式如下: 展开结果长度 = 2*PI*(折弯半径 + K *厚度)*(折弯包角/360)。

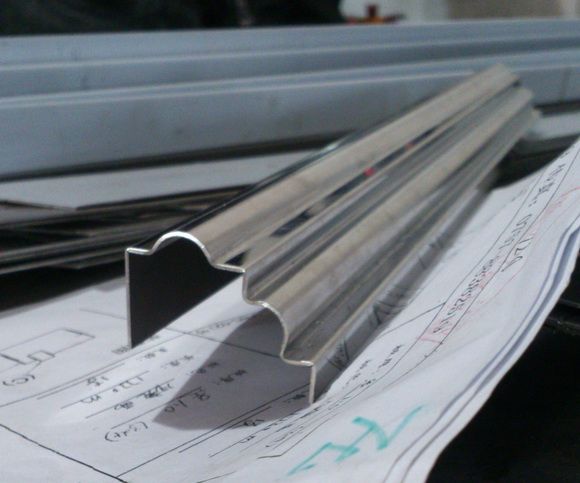

不锈钢圆弧包边 (2)

可见,随着K系数的不同设置,带折弯的展开长度将有所不同,这种条件下,模型上所有的相关部分的展开计算,将使用同一个系数;而在“折弯表”模式下,可能针对不同的参数使用不同的计算系数,应当更为精确合理。

根据材料和具体钣金设计规则的不同,可改变K系数到合适的值,以便能在展开后得到比较准确的长度。方法是点击图10-14界面中的“修改列表(M)”按钮。之后再在图10-16的界面中操作。可修改,添加或者删除。 K系数与材料相关,主要也取决于钣厚度和折弯半径的比值。对于钢材,我国的习惯参数如表10-1。对于Inventor默认的情况,折弯半径/厚度=1.0,而K=0.44,与我国设计习惯也相当一致。

计算折弯圆弧段长度的方法

r : 已知圆弧值

t: 料厚

x: 折弯变形系数

圆弧计算公式

假设:  圆弧值0.3MM     料厚0.2MM

r/t=0.3/0.2=1.5

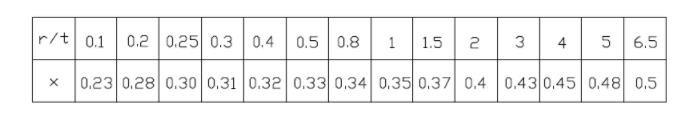

由上表可知那么r/t比值1.5     对应x值0.37

在用0.37*0.2(料厚)=0.074

则 t1为0.074

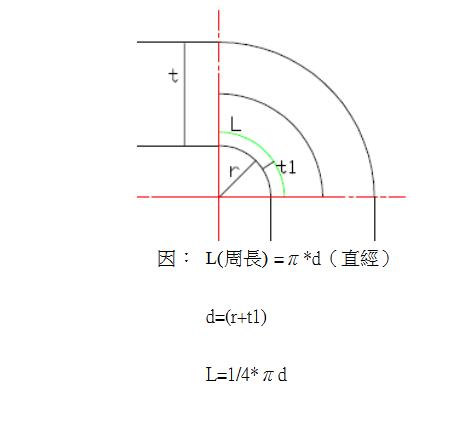

圆弧CAD图
