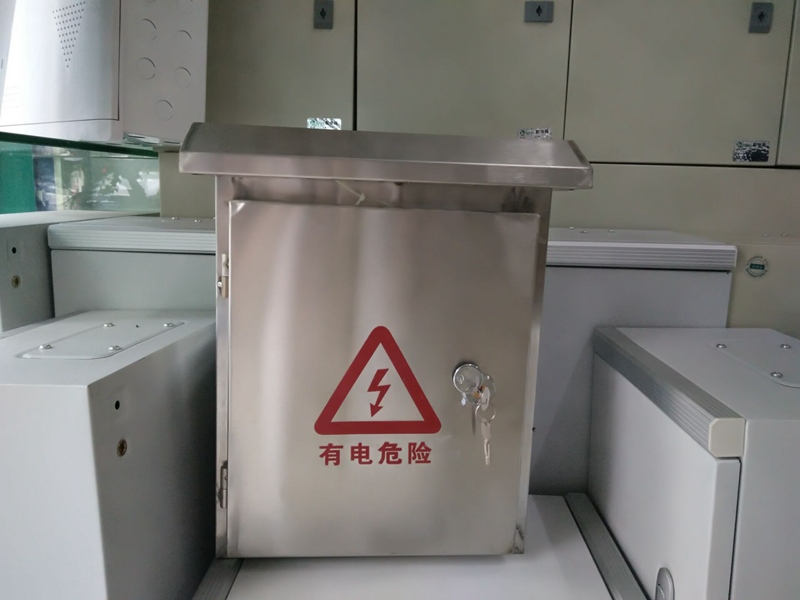

不锈钢配电箱壳体

2017-06-0814:25:25不锈钢配电箱壳体已关闭评论

一、不锈钢配电箱概述:

户外综合不锈钢配电箱系列适用于交流50Hz,额定电压0.4kV以下输配电系统。该系列产品融自动补偿和配电为一体,集漏电保护电能计量、过流、过压缺相保护等多种功能为一体的新型户内外低压配电箱,具有体积小、易安装、成本低、防窃电、适应性强、耐老化、投运准确、无补偿误区等优点。是理想的电网改造首选产品。

二、不锈钢配电箱外壳特点:

1)电气方案充分考虑电网的特点,本着安全可靠和便于使用进行设计,并兼顾小城镇特点,也适合工矿企业使用。

2)考虑农网与城网各自的特点,我们根据具体情况选用适合电网改造要求的高性能的无功补偿控制器,也可根据用户需求加入漏电保护器。

3)电容投切的执行元件可根据用户要求,采用电子开关或专用交流接触器。

4)通过选用高性能的金属化聚丙烯薄膜自愈式低压并联电容,可提高功率因数,节约电能,提高供电质量。

4.通讯功能:自带无线通讯模块,操作人员可以远距离操作设备(包括:读取数据,整定设置,远程手动投切等)

5.显示功能:全中文界面,可实时显示电网三项电压、电流、谐波电压、谐波电流、有功、无功、有功电度、无功电度、功率因数等主要参数和电容器的运行状态。

6.保护功能:具有完善的越线报警和过压、欠压、缺相、零序电流(负载不平衡)超标、谐波超标等报警和动作功能,以保护设备安全.

7.记录功能:可以在线记录每月每日各项电压、电流、有功、无功、有功电度、武功电镀、功率因数、谐波畸变、3、5、7、9、111、13、次谐波、电压的最大、最低值及其出现的时间。能记录所有的操作时间,包括装置上下点、手动投入/切除电容等事件,为事故分析提供必要的依据。可以记录无功补偿电容器的投切过程,为用户详细了解无功补偿的效果提供直观信息。

三、不锈钢配电箱外壳制作细节:

箱体采用优质201不锈钢材质,耐腐蚀性能强,数控机床折叠,边角平整,警告标志采用喷涂工艺和环保涂漆,色彩鲜艳,不易褪色。两侧多孔散热设计,有效降低箱内温度,避免因高温引起的事故。

不锈钢配电箱的旋盖把手锁:

采用优质旋盖把手锁,手感舒适,经久耐用并防止沙尘和雨水侵入,能承受300KG拉力,保证电气安全。

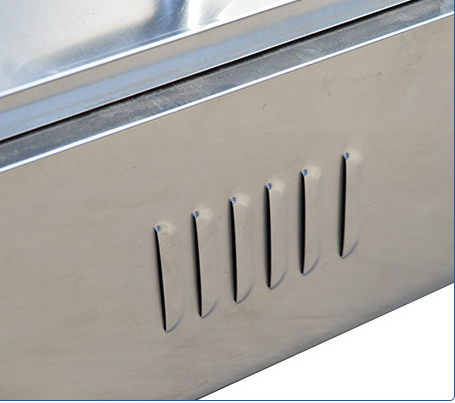

不锈钢配电箱的出线孔、通风孔:

底部出线孔,可出直径40的线缆,并备有护线圈,多孔通风,有效降低箱内温度,避免因高温而引起的事故。

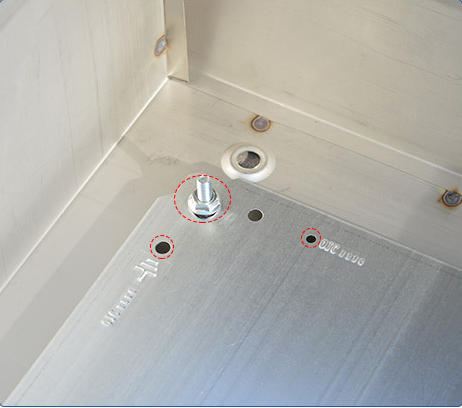

不锈钢配电箱的安装板:

镀锌安装板,可自由拆卸,方便各类元器件的安装;备有接地螺丝防止雷击;安装挂墙孔与配件链接可挂在墙上。

四、关于不锈钢配电箱的定制要求:

我们公司生产的不锈钢配电箱是常规款,符合很大一部分用户的需求,但却不能满足所有的适用环境,所有为了最大限度的满足客户的需求,我们接受私人定制。具体定制的项目有:

1、铁皮厚度需要多少厚?

2、是否需要开孔?

3、箱子的颜色要求。

4、箱子类型或提供图片。

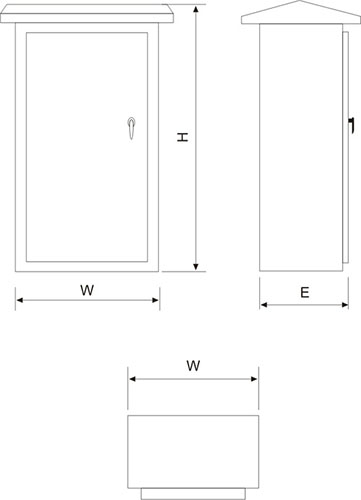

5、箱子的尺寸要求。

6、各方面细节要求要在订单上仔细标注。

五、不锈钢配电箱制作流程:

1、设计:按客户要求进行设计尺寸。

2、开料:用剪板机把冷扎板剪出需要的尺寸。

3、冲压:冲出折角边和把手位等。

4、折叠:用折板机折出内折边和外折边等。

5、无缝焊接:满焊加固。分处焊和加焊。

6、酸洗和磷化:主要是去油和去锈。

7、成品:成品包装选购事项:

成品商品一般由两部分材料组成,内板封板,测板和面板上下内外全部封板。看内部结构的满焊技术,密、实商品就牢固。是否经过酸洗和磷化,没经过酸洗和磷化,在抛光不能完全融合在钢板中,防潮质量比较差。
